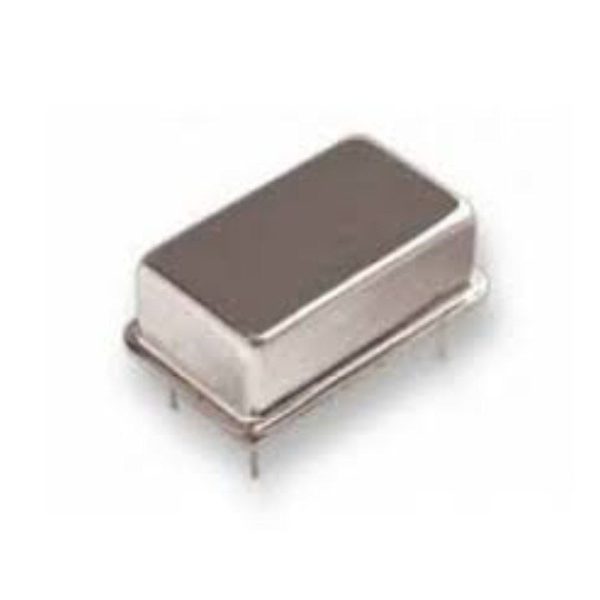

اسیلاتور DIP با فرکانس 6.000MHz مدل 5H14G-B
اسیلاتور DIP با فرکانس 6.000MHz مدل 5H14G-B یک نوسانساز DIP (Dual In-line Package) است که برای تأمین فرکانس دقیق در مدارهای الکترونیکی استفاده میشود. این مدل به دلیل پایداری بالا و نصب آسان در مدارهای مخابراتی، پردازشی، کنترل صنعتی و تایمرها کاربرد گستردهای دارد. اسیلاتورهای کریستالی نسبت به کریستالهای پسیو، خروجی پایدارتر و آمادهبهکار دارند، زیرا مدار داخلی آنها شامل یک نوسانساز داخلی، تقویتکننده و بافر خروجی است.
یک گزینه ایدهآل برای مدارهای مخابراتی، میکروکنترلری و پردازش دادهها محسوب میشود. این قطعه به دلیل پایداری فرکانسی بالا، خروجی موج مربعی آماده و نصب آسان، در طراحی انواع سیستمهای دیجیتال، تجهیزات ارتباطی و تایمرهای دقیق کاربرد دارد. به دلیل پکیج DIP، امکان نصب راحت در بردهای سوراخدار و تست روی بردبورد را فراهم میکند.
مشخصات اسیلاتور DIP با فرکانس 6.000MHz مدل 5H14G-B
- فرکانس خروجی: 6.0000 مگاهرتز
- مدل: 5H14G-B
- نوع بستهبندی: DIP – قابلنصب بر روی بردهای سوراخدار (Through-Hole)
- تعداد پایهها: 4 پایه (VCC، GND، خروجی فرکانس، پایه غیرفعالسازی)
- ولتاژ کاری: 5 ولت (TTL Compatible)
- جریان مصرفی: معمولاً بین 5 تا 15 میلیآمپر
- نوع خروجی: موج مربعی با سطح منطقی TTL یا CMOS
- تلورانس فرکانسی: ±50ppm
- پایداری فرکانسی: ±100ppm در دمای کاری
- محدوده دمای کاری: از -20 تا +70 درجه سانتیگراد (بسته به نسخههای صنعتی ممکن است گستردهتر باشد)
- ابعاد فیزیکی: استاندارد DIP-14 (14.0 × 7.62 میلیمتر)
- مقاومت سری معادل (ESR): کم، به دلیل وجود مدار درایور داخلی
ویژگیهای اسیلاتور 6.000MHz مدل 5H14G-B
- خروجی پایدار و آمادهبهکار: برخلاف کریستالهای پسیو که به مدار نوسانساز خارجی نیاز دارند، این اسیلاتور بهتنهایی تولید موج مربعی پایدار را انجام میدهد.
- نصب آسان در بردهای مدار چاپی: با پکیج DIP-14، امکان لحیمکاری ساده روی بردهای THT (Through-Hole Technology) را دارد.
- مصرف توان پایین: برای استفاده در مدارهای دیجیتال و مخابراتی بهینه شده است.
- مقاومت بالا در برابر نویز و تغییرات دمایی: مناسب برای محیطهای صنعتی و دمای متغیر.
- سازگاری گسترده: قابلیت استفاده در مدارهای TTL و CMOS را دارد.
- پایداری فرکانسی خوب: مناسب برای کاربردهایی که نیاز به فرکانس دقیق و بدون انحراف زیاد دارند.
کاربردهای اسیلاتور 6.000MHz مدل 5H14G-B
- مخابرات و پردازش دادهها: بهویژه در مبدلهای سریال UART برای تولید باودریت استاندارد
- میکروکنترلرها و پردازندههای دیجیتال: تأمین ساعت کاری برای کنترلکنندهها
- مدارات تایمر و RTC (ساعتهای دقیق واقعی)
- سیستمهای کنترل صنعتی و اتوماسیون
- تجهیزات تست و اندازهگیری
- ماژولهای انتقال داده و رادیویی
- تجهیزات صوتی و پردازش سیگنال دیجیتال (DSP)
نحوه اتصال پایههای اسیلاتور DIP
- پایه 7: GND – اتصال به زمین مدار
- پایه 14: VCC – اتصال به تغذیه 5 ولت
- پایه 8: Output – خروجی موج مربعی با فرکانس 1.8432MHz
- پایه 1: Enable/Disable – فعال یا غیرفعالسازی اسیلاتور (در برخی مدلها)
اگر پایه Enable (فعالسازی) به GND متصل شود، خروجی غیرفعال شده و به حالت امپدانس بالا (High Impedance) میرود.
نحوه تست و بررسی عملکرد اسیلاتور
1. تست با اسیلسکوپ: اسیلاتور را در مدار نصب کرده و خروجی پایه را بررسی کنید. باید یک موج مربعی با فرکانس 6.000MHz و سطح ولتاژ TTL مشاهده شود.
2. تست با فرکانسمتر: مقدار فرکانس خروجی را اندازه بگیرید. مقدار اندازهگیریشده باید در محدوده تلورانس ±50ppm باشد.
3. تست عملکرد مدار: اسیلاتور را در مدار واقعی نصب کنید و صحت عملکرد سیستم را بررسی کنید. در مدارات سریال UART، تنظیم باودریت روی 115200، 9600، یا 4800 bps نشاندهنده عملکرد صحیح اسیلاتور خواهد بود.
نحوه لحیمکاری و نصب اسیلاتور DIP
- نصب در برد سوراخدار (THT): پایهها را داخل برد مدار قرار دهید. مطمئن شوید پایهها به درستی در محل خود قرار دارند. با هویه استاندارد لحیمکاری را انجام دهید.
- مراقبت در برابر حرارت زیاد: از هویه با دمای بیش از 350 درجه سانتیگراد خودداری کنید. زمان لحیمکاری را کمتر از 5 ثانیه نگه دارید.
- نصب روی برد بورد (Breadboard): به دلیل فرم DIP-14، امکان تست و بررسی مدار روی برد بورد نیز وجود دارد.
مزایای استفاده از اسیلاتور 6.000MHz به جای کریستال پسیو
- عدم نیاز به مدار نوسانساز خارجی: سادهتر شدن طراحی مدار
- راهاندازی سریع و بدون نیاز به خازنهای خارجی
- خروجی پایدار و تقویتشده: مناسب برای ورودیهای دیجیتال
- کاهش احتمال خطای فرکانسی و بهبود دقت مدار
