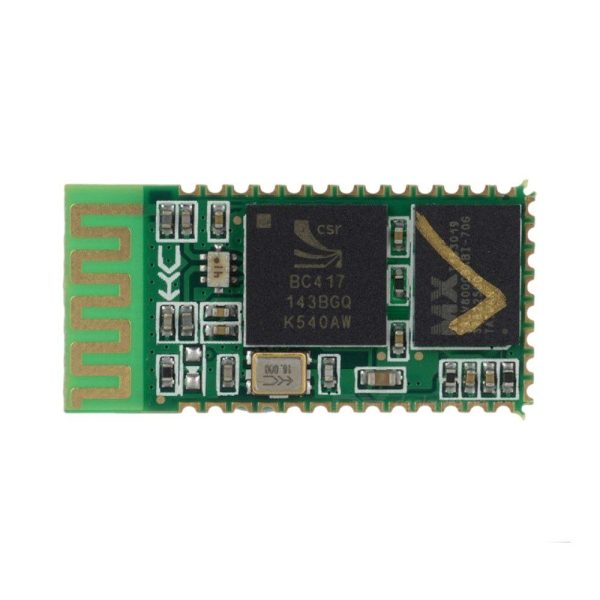

ماژول بلوتوث بدون بورد HC-05
ماژول بلوتوث بدون بورد HC-05
برای ارتباطات بیسیم در دستگاههای الکترونیکی استفاده میشود. این ماژول از پروتکل بلوتوث 2.0 پشتیبانی میکند و معمولاً در کاربردهای مختلفی مانند ارتباط بین میکروکنترلرها، رباتیک، سیستمهای کنترل خودرو و سیستمهای اتوماسیون خانگی مورد استفاده قرار میگیرد.
ویژگیهای اصلی ماژول HC-05
- رابط سریال: این ماژول دارای رابط سریال (UART) است که ارتباط سریال بین دستگاه میزبان (مانند میکروکنترلر یا کامپیوتر) و ماژول بلوتوث را فراهم میکند.
- پروتکل بلوتوث: ماژول HC-05 از پروتکل بلوتوث 2.0 پشتیبانی میکند که فرکانس عملکرد آن 2.4 گیگاهرتز است. این ماژول قابلیت ارسال و دریافت دادهها با سرعتهای مختلف را دارد.
- حالتهای کاری: ماژول HC-05 از حالتهای کاری مختلفی مانند حالت Master و Slave پشتیبانی میکند. حالت Master به دستگاهی اطلاق میشود که کنترل و ارتباط با دستگاههای Slave را برعهده دارد.
- برد ارتباطی: برد ارتباطی ماژول HC-05 حدود 10 متر است و میتوان ارتباط بیسیم را در این محدوده برقرار کرد. اما برد ارتباطی ممکن است تحت تأثیر محیط و موانع مختلفی نظیر دیوارها و سایر دستگاههای الکترونیکی قرار گیرد.
- رابط برق: ماژول HC-05 به یک منبع تغذیه 3.3 ولت نیاز دارد و میتواند مستقیماً به سیستمها و میکروکنترلرهایی که از ولتاژ 3.3 ولت تغذیه میشوند متصل شود.
مشخصات ماژول HC-05
- نوع ماژول: بلوتوث سریال
- ورژن بلوتوث: پشتیبانی از بلوتوث 2.0 (معتبر تا فرکانس 2.4 گیگاهرتز)
- رابط ارتباطی: سریال (UART)
- حالتهای کاری: Master/Slave
- برد ارتباطی: تا حدود 10 متر (با توجه به شرایط محیطی)
- ولتاژ تغذیه: 3.3 ولت (میتواند به طور مستقیم به سیستمها و میکروکنترلرهای 3.3 ولت متصل شود)
- مصرف جریان: میانگین 8 میلیآمپر
- پروفایلهای پشتیبانی شده: SPP (Serial Port Profile)
- شفافیت داده: پشتیبانی از حالت AT Command برای پیکربندی و کنترل ماژول
- آنتن: دارای آنتن چیپک به صورت مدموج (Chip Antenna)
- سرعت انتقال داده: قابلیت انتقال داده با سرعتهای مختلف از 1200 بیت بر ثانیه تا 1382400 بیت بر ثانیه (بیت را دریافتی و ارسالی)
- کدکننده/رمزگذاری: پشتیبانی از رمزگذاری 128 بیتی
- انواع آنتن: ماژول HC-05 در نسخههای مختلفی با آنتن داخلی و آنتن خارجی (با پیچ آنتن) عرضه میشود.
کاربردهای مهم ماژول بلوتوث بدون بورد HC-05
- ارتباط بین دستگاههای مختلف: ماژول HC-05 امکان برقراری ارتباط بیسیم میان دستگاههای الکترونیکی را فراهم میکند. میتوان از آن برای ارسال و دریافت دادهها، کنترل و مدیریت دستگاهها استفاده کرد.
- اتصال به دستگاههای هوشمند: با استفاده از ماژول HC-05، میتوان دستگاههای هوشمند مانند تلفنهای همراه، تبلتها و رایانهها را به دستگاههای الکترونیکی متصل کرد و ارتباط بیسیم بین آنها را برقرار کرد.
- کنترل دستگاهها از راه دور: ماژول HC-05 قابلیت کنترل دستگاههای الکترونیکی را از راه دور فراهم میکند. میتوان با استفاده از یک دستگاه هوشمند یا کامپیوتر، دستورات کنترلی را به دستگاههای متصل ارسال کرده و آنها را کنترل کرد.
- ارتباط بین میکروکنترلرها: ماژول HC-05 به عنوان یک رابط بیسیم میان میکروکنترلرها استفاده میشود. میتوان از آن برای ارسال و دریافت دادهها بین میکروکنترلرهای مختلف در پروژههای الکترونیکی استفاده کرد.
- سیستمهای کنترل خودرو: ماژول HC-05 در سیستمهای کنترل خودرو مانند بلوتوث دستگاه صوتی خودرو، سیستم دسترسی بدون کلید و دستگاههای دیگر کاربرد دارد. این ماژول میتواند امکان اتصال و کنترل این سیستمها را به صورت بیسیم فراهم کند.
- سیستمهای خانگی هوشمند: ماژول HC-05 میتواند در سیستمهای خانگی هوشمند مانند کنترل روشنایی، دربهای اتوماتیک، سیستمهای امنیتی و سیستمهای اتوماسیون خانگی استفاده شود.
دیتاشیت
https://components101.com/sites/default/files/component_datasheet/HC-05%20Datasheet.pdf
