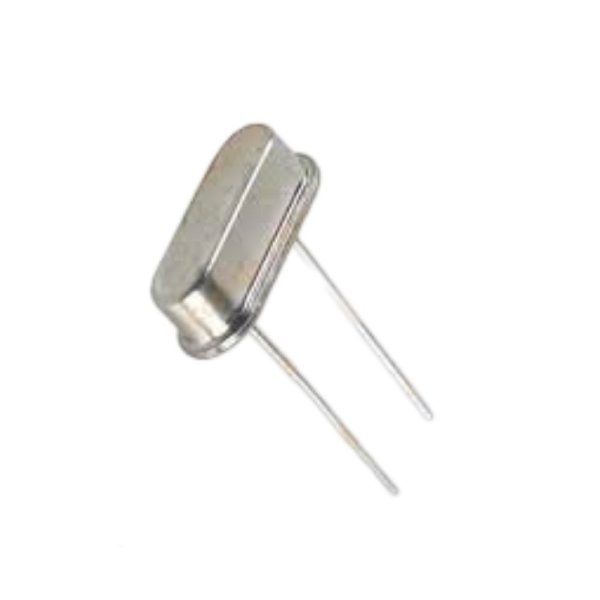

کریستال کوتاه DIP با فرکانس 10.000MHz مدل HUSG-18P
کریستال کوتاه DIP با فرکانس 10.000MHz مدل HUSG-18P یک نوسانساز پسیو است که برای تولید یک فرکانس پایدار در مدارهای الکترونیکی به کار میرود. این نوع کریستال معمولاً در بستهبندی DIP (Dual In-line Package) ارائه میشود که برای نصب روی بردهای مدار چاپی (PCB) مناسب است. فرکانس 10.000MHz بهطور خاص در مدارهای مخابراتی، تایمرها، و ارتباطات سریال استفاده میشود.
مشخصات فنی کریستال کوتاه DIP با فرکانس 10.000MHz مدل HUSG-18P
- فرکانس اسمی: 10.000 مگاهرتز
- بستهبندی: DIP (Dual In-line Package)
- ظرفیت بارگذاری: ۱۸pF یا ۲۰pF
- مقاومت سری معادل (ESR): ۵۰ تا ۱۰۰ اهم
- تلورانس فرکانسی: ±۳۰ppm
- پایداری فرکانسی: ±۵۰ppm یا بهتر
- محدوده دمای کاری: -۲۰ تا +۷۰ درجه سانتیگراد (برخی مدلها تا -۴۰ تا +۸۵ درجه سانتیگراد)
- نحوه عملکرد: نیاز به مدار نوسانساز خارجی
- نحوه اتصال پایهها: دو پایه، بدون پلاریته، متصل به مدار نوسانساز (معمولاً بین دو خازن و ورودی اسیلاتور)
نحوه عملکرد و نیاز به مدار نوسانساز
کریستال 10.000MHz بهتنهایی قادر به تولید نوسان نیست و نیاز به یک مدار نوسانساز دارد که معمولاً شامل یک تقویتکننده (مانند یک اینورتر در مدار میکروکنترلر)، دو خازن، و یک مقاومت است. در بسیاری از میکروکنترلرها، مدار نوسانساز داخلی از این کریستال برای تنظیم دقیق کلاک داخلی استفاده میکند.
کاربردهای رایج کریستال کوتاه DIP با فرکانس 10.000MHz
- میکروکنترلرها (مانند AVR، PIC، STM32، و 8051) برای تولید سیگنال کلاک
- مدارهای مخابراتی مانند ماژولهای RF و وایرلس
- مدارهای تایمر و ساعتهای دیجیتال
- ارتباطات سریال UART (مانند RS232، RS485)
- سیستمهای اندازهگیری دقیق و ابزارهای تست الکترونیکی
- پردازش سیگنال دیجیتال (DSP)
- مادربردهای کامپیوتر و تجهیزات صنعتی
مزایای استفاده
- دقت بالا: با تلورانس ±30ppm، این کریستال دقت قابل قبولی دارد.
- پایداری فرکانسی مناسب: با تغییرات دما، فرکانس تغییر بسیار کمی دارد.
- اندازه استاندارد و سازگاری با بردهای DIP: بهراحتی روی بردهای سوراخدار و PCB نصب میشود.
- مقاومت در برابر نویز الکترومغناطیسی: نسبت به برخی نوسانسازهای اکتیو، حساسیت کمتری به نویز دارد.
نحوه تست و بررسی سلامت
- تست با اسیلسکوپ: با اتصال پروب به دو پایه کریستال، میتوان نوسانات را مشاهده کرد.
- استفاده از مولتیمتر (در حالت تست دیود): در صورت اتصال به دو پایه کریستال، نباید هیچ مقاومتی مشاهده شود.
- آزمایش در مدار: اگر در مدار به درستی کار نکند، ممکن است فرکانس نوسان ایجاد نشود یا پردازنده روشن نشود.
