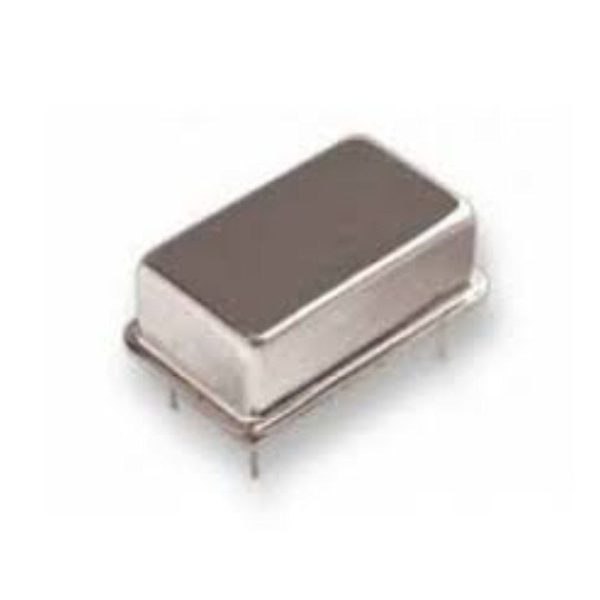

اسیلاتور DIP با فرکانس 24.000MHz مدل 5H14G-E

140.000 تومان

  • فرکانس خروجی: 24.000 مگاهرتز
  • مدل: 5H14G-E
  • نوع بسته‌بندی: DIP – مناسب برای بردهای سوراخ‌دار (Through-Hole)
  • تعداد پایه‌ها: 4 پایه (VCC، GND، خروجی فرکانس، پایه غیرفعال‌سازی)
  • ولتاژ کاری: 5 ولت (TTL و CMOS Compatible)
  • جریان مصرفی: بین 5 تا 15 میلی‌آمپر
  • نوع خروجی: موج مربعی (Square Wave) با سطح ولتاژ TTL یا CMOS
  • تلورانس فرکانسی: ±50ppm
  • پایداری فرکانسی: ±100ppm در محدوده دمای کاری
  • محدوده دمای کاری: از -20 تا +70 درجه سانتی‌گراد
  • ابعاد فیزیکی: استاندارد DIP-14 (14.0 × 7.62 میلی‌متر)
  • مقاومت سری معادل (ESR): کم، به دلیل وجود مدار درایور داخلی

5 عدد در انبار

اسیلاتور DIP با فرکانس 24.000MHz مدل 5H14G-E

اسیلاتور DIP با فرکانس 24.000MHz مدل 5H14G-E یک نوسان‌ساز کریستالی از نوع DIP (Dual In-line Package) است که برای تأمین فرکانس دقیق در مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این قطعه به دلیل پایداری بالا، خروجی موج مربعی آماده‌به‌کار، و نصب آسان در طیف وسیعی از کاربردها از جمله سیستم‌های مخابراتی، پردازش داده‌ها، میکروکنترلرها، و مدارهای ارتباطی سریال استفاده می‌شود.

یک نوسان‌ساز پایدار و دقیق است که در مدارهای مخابراتی، میکروکنترلرها و پردازش داده‌های سریال استفاده می‌شود. این قطعه با خروجی موج مربعی آماده‌به‌کار، نصب آسان در بردهای مدار چاپی، مصرف توان کم و دقت فرکانسی بالا، گزینه‌ای ایده‌آل برای طراحان مدارهای دیجیتال محسوب می‌شود.

به دلیل سازگاری با استانداردهای TTL و CMOS، کاربرد در مدارهای سریال UART، و نصب آسان در بردهای سوراخ‌دار، این اسیلاتور یک انتخاب مناسب برای سیستم‌های مخابراتی، کنترل صنعتی، تجهیزات اندازه‌گیری و سیستم‌های میکروکنترلری است.

مشخصات اسیلاتور DIP با فرکانس 24.000MHz مدل 5H14G-E

  • فرکانس خروجی: 24.000 مگاهرتز
  • مدل: 5H14G-E
  • نوع بسته‌بندی: DIP – مناسب برای بردهای سوراخ‌دار (Through-Hole)
  • تعداد پایه‌ها: 4 پایه (VCC، GND، خروجی فرکانس، پایه غیرفعال‌سازی)
  • ولتاژ کاری: 5 ولت (TTL و CMOS Compatible)
  • جریان مصرفی: بین 5 تا 15 میلی‌آمپر
  • نوع خروجی: موج مربعی (Square Wave) با سطح ولتاژ TTL یا CMOS
  • تلورانس فرکانسی: ±50ppm
  • پایداری فرکانسی: ±100ppm در محدوده دمای کاری
  • محدوده دمای کاری: از -20 تا +70 درجه سانتی‌گراد
  • ابعاد فیزیکی: استاندارد DIP-14 (14.0 × 7.62 میلی‌متر)
  • مقاومت سری معادل (ESR): کم، به دلیل وجود مدار درایور داخلی

ویژگی‌های اسیلاتور DIP با فرکانس 24.000MHz

  • خروجی پایدار و بدون نیاز به مدار خارجی: این اسیلاتور برخلاف کریستال‌های پسیو، به مدار نوسان‌ساز جداگانه نیاز ندارد و مستقیماً سیگنال موج مربعی تولید می‌کند.
  • سازگاری با استانداردهای TTL و CMOS: امکان استفاده در انواع مدارهای دیجیتال و میکروکنترلری.
  • نصب آسان روی برد مدار چاپی: با بسته‌بندی DIP-14، امکان لحیم‌کاری ساده در بردهای THT (Through-Hole Technology) را دارد.
  • مصرف توان کم و عملکرد پایدار: مناسب برای استفاده در تجهیزات الکترونیکی حساس.
  • پایداری بالا در برابر تغییرات دمایی و نویز محیطی: عملکرد دقیق حتی در شرایط صنعتی.
  • خروجی دقیق برای ارتباطات سریال: این فرکانس به‌طور خاص در پردازش داده‌های سریال و UART مورد استفاده قرار می‌گیرد.

کاربردها

  • میکروکنترلرها و پردازنده‌های دیجیتال: تأمین کلاک دقیق برای عملکرد صحیح سیستم
  • مدارهای مخابراتی و انتقال داده: بهینه‌شده برای مبدل‌های سریال UART جهت ارتباط باودریت دقیق (مثل 115200bps، 9600bps و 4800bps)
  • تجهیزات صنعتی و کنترل‌کننده‌ها: شامل سیستم‌های اتوماسیون، کنترل فرآیند و تایمرهای دقیق
  • دستگاه‌های اندازه‌گیری و سنجش فرکانس
  • سیستم‌های پردازش سیگنال و صوت دیجیتال (DSP)
  • مدارات تایمر و RTC (Real-Time Clock)
  • دستگاه‌های پزشکی و آزمایشگاهی

نحوه اتصال پایه‌های اسیلاتور DIP

  • پایه 7: GND – اتصال به زمین مدار
  • پایه 14: VCC – اتصال به تغذیه 5 ولت
  • پایه 8: Output – خروجی موج مربعی با فرکانس 24.000MHz
  • پایه 1: Enable/Disable – فعال یا غیرفعال‌سازی اسیلاتور (در برخی مدل‌ها)
  • اگر پایه Enable (فعال‌سازی) به GND متصل شود، خروجی غیر‌فعال شده و به حالت امپدانس بالا (High Impedance) می‌رود.

نحوه تست و بررسی عملکرد اسیلاتور

1. تست با اسیلسکوپ: اسیلاتور را در مدار نصب کرده و خروجی پایه را بررسی کنید. باید یک موج مربعی با فرکانس 24.000MHz مشاهده شود.
2. تست با فرکانس‌متر: مقدار فرکانس خروجی را اندازه بگیرید. مقدار اندازه‌گیری‌شده باید در محدوده تلورانس ±50ppm باشد.
3. تست عملکرد مدار: اسیلاتور را در مدار موردنظر نصب کنید و صحت عملکرد سیستم را بررسی کنید. در مدارهای UART و سریال، تنظیم باودریت روی 115200bps، 9600bps، یا 4800bps نشان‌دهنده عملکرد صحیح اسیلاتور خواهد بود.

نحوه لحیم‌کاری و نصب اسیلاتور DIP

1. نصب در برد مدار چاپی (THT): پایه‌های اسیلاتور را در محل مناسب روی برد قرار دهید. مطمئن شوید پایه‌ها به درستی در محل خود قرار دارند. با هویه استاندارد لحیم‌کاری را انجام دهید.
2. مراقبت در برابر دمای زیاد: از هویه با دمای بیش از 350 درجه سانتی‌گراد استفاده نکنید. مدت زمان لحیم‌کاری هر پایه را زیر 5 ثانیه نگه دارید.
3. نصب روی برد بورد (Breadboard): بسته‌بندی DIP-14 امکان نصب و تست مستقیم روی برد بورد را فراهم می‌کند.

مزایای استفاده از اسیلاتور 24.000MHz به جای کریستال پسیو

  • عدم نیاز به مدار خارجی نوسان‌ساز: ساده‌تر شدن طراحی مدار
  • راه‌اندازی سریع و بدون نیاز به خازن‌های جانبی
  • خروجی پایدار و بدون تغییرات ناگهانی
  • سازگاری با انواع مدارهای دیجیتال و پردازنده‌ها
  • بهینه‌شده برای پردازش سریال و UART
