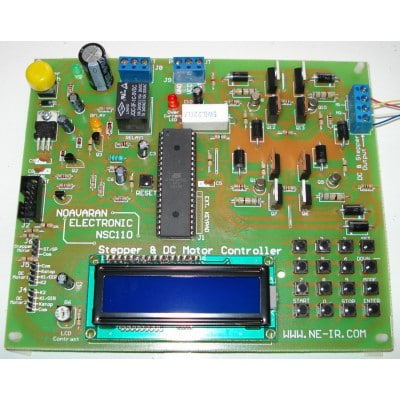

برد کنترلر موتورهای پله ای و موتورهای DC مدل NSC110
برد کنترلر موتورهای پله ای و موتورهای DC مدل NSC110 یک کنترلر قدرتمند و همهکاره برای کنترل موتورهای پلهای (Stepper Motor) و موتورهای DC است که بهعنوان یک مینی PLC صنعتی طراحی شده است. این برد قابلیت کنترل دقیق سرعت، جهت چرخش، تعداد پله، تعداد تکرار و زمانبندی خروجیها را در اختیار کاربر قرار میدهد و میتواند بهصورت کاملاً اتوماتیک مطابق برنامه تنظیمشده عمل کند.
کنترلر NSC110 دارای ۴ مد کاری قابل برنامهریزی است که در هر مد میتوان پارامترهای عملکردی موتور را بهصورت مستقل و دقیق تنظیم کرد. این تنظیمات شامل تعیین تعداد پلهها، راستگرد یا چپگرد بودن حرکت، تعداد تکرار سیکل کاری، سرعت چرخش موتور و زمان فعال بودن رله خروجی میباشد.
یکی از ویژگیهای متمایز این برد، قابلیت برنامهریزی هم بهصورت مستقل و هم از طریق کامپیوتر است. بدین معنا که برای استفاده از این کنترلر نیازی به اتصال دائمی به کامپیوتر وجود ندارد و تمامی تنظیمات از طریق صفحهکلید 4×4 و نمایشگر LCD کاراکتری 16×2 روی خود برد انجام میشود. همچنین در صورت نیاز، میتوان با استفاده از نرمافزار اختصاصی و ارتباط سریال (RS232)، تمامی پارامترها را از طریق کامپیوتر تنظیم و مدیریت کرد.
قابلیتها و ویژگیهای فنی برد کنترلر مدل NSC110
- کنترل سرعت و جهت چرخش موتور بهصورت کاملاً خودکار
- دارای ۴ مدل کاری قابل برنامهریزی
- امکان تنظیم دقیق:
- تعداد پلهها در هر سیکل
- تعداد تکرار سیکل کاری
- سرعت چرخش موتور
- جهت حرکت (چپگرد / راستگرد)
- زمان فعال بودن رله خروجی
- قابلیت کنترل تمامی موتورهای پلهای: چهار سیمه، پنج سیمه، شش سیمه و هشت سیمه
- کنترل موتورهای پلهای با ولتاژ 5 تا 35 ولت و جریان تا 4 آمپر
- دارای MOSFET قدرتمند در خروجی برای جریاندهی بالا
- قابلیت کنترل دو موتور DC بهصورت همزمان و کاملاً مستقل
- تنظیم سرعت موتورهای DC از 0 تا 100 درصد (PWM)
- کنترل دیجیتال جهت چرخش موتورهای DC
- دارای رله خروجی 10 آمپر که پس از اتمام هر سیکل کاری فعال میشود
- صفحهکلید 4×4 برای تنظیمات سریع
- نمایشگر LCD کاراکتری 16×2 جهت نمایش تنظیمات و پیامها
- امکان کنترل برد از طریق فرمانهای خارجی
- قابلیت کنترل کامل از طریق نرمافزار کامپیوتری
- ارتباط با کامپیوتر از طریق پورت سریال RS232: (امکان استفاده از مبدل USB به Serial)
مشخصات الکتریکی و فیزیکی برد کنترلر موتورهای پله ای و موتورهای DC
- نوع موتور قابل پشتیبانی: موتور DC و استپر موتور
- نوع خروجی: MOSFET
- منبع تغذیه کنترلر: 7.5 ولت DC
- منبع تغذیه موتور: 5 تا 35 ولت DC
- حداکثر جریان خروجی: 4 آمپر
- ابعاد برد: طول 17 سانتیمتر × عرض 14.5 سانتیمتر
- جنس برد: فایبرگلاس
- قاب: ندارد
- بستهبندی: کارتن مقوایی
محتویات جعبه محصول
- برد کنترلر NSC110
- نمایشگر LCD کاراکتری 16×2
- کابل رابط سریال
- برگه راهنمای سریع
- CD نرمافزار شامل:
- AdsNSC110 Software
- User Manual
- Datasheets
- نرمافزارهای الکترونیکی و ابزارهای جانبی
- کارت گارانتی
کاربردهای برد کنترلر NSC110
- کنترل و راهاندازی استپر موتور در دستگاههای صنعتی و نیمهصنعتی
- کنترل موتورهای DC با قابلیت تنظیم دقیق سرعت و جهت
- مناسب برای:
- دستگاههای CNC
- سیستمهای اتوماسیون صنعتی
- خطوط تولید
- رباتیک و پروژههای مکاترونیک
- ماشینآلات آموزشی و آزمایشگاهی
- قابل استفاده بهعنوان مینی PLC در پروژههایی که نیاز به کنترل زمانبندی و سیکلهای حرکتی دارند.
