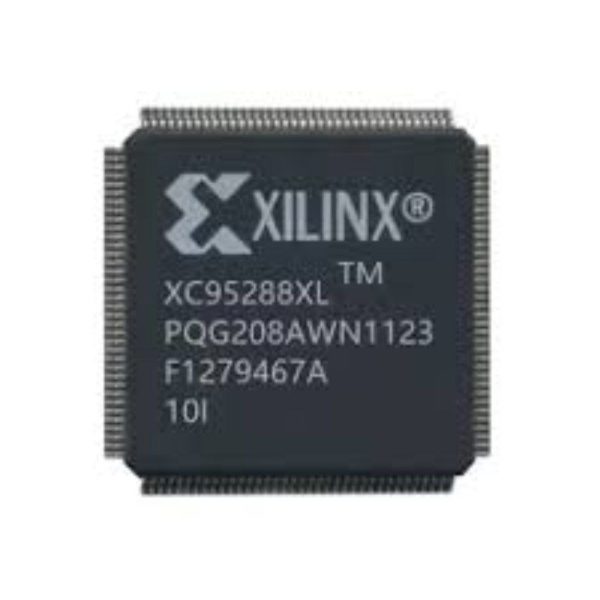

تراشه XC95288XL-10PQG208I
تراشه XC95288XL-10PQG208I یکی از پرکاربردترین و پرفروشترین CPLDهای خانواده XC9500XL شرکت Xilinx است. این قطعه به دلیل داشتن 288 ماکروسل و 6400 گیت معادل، گزینهای مناسب برای پیادهسازی منطقهای پیچیده دیجیتال در مدارهای کنترل صنعتی، سیستمهای مخابراتی و پروژههای سفارشی دیجیتال محسوب میشود.
این CPLD با ولتاژ تغذیه 3.3 ولت عمل میکند اما I/O های آن به ولتاژهای 5 ولت مقاوم هستند، بنابراین میتواند در سیستمهایی که سیگنالهای قدیمیتر با ولتاژ بالا دارند، بهراحتی استفاده شود. معماری مبتنی بر Flash باعث شده که دادههای ذخیرهشده در این قطعه بعد از قطع برق حفظ شوند و نیازی به برنامهریزی مجدد وجود نداشته باشد.
برنامهریزی این قطعه بهصورت In-System Programmable (ISP) انجام میشود، به این معنا که بدون جدا کردن قطعه از مدار میتوان آن را برنامهریزی یا بروزرسانی کرد. همچنین، وجود رابط JTAG باعث میشود که تست و اشکالزدایی آن سریع و ساده باشد.
این مدل با سرعت بالا و تأخیر ۱۰ نانوثانیه و حداکثر فرکانس ۱۶۶.۷ مگاهرتز عملکرد قابلاطمینانی را در پیادهسازی مدارهای منطقی تضمین میکند. محدوده دمای کاری از ۴۰- تا ۸۵ درجه سانتیگراد باعث شده که گزینهای عالی برای محیطهای صنعتی با شرایط محیطی سخت باشد.
در حال حاضر، این محصول توسط Xilinx به عنوان End of Life (EOL) معرفی شده و تولید آن متوقف گردیده است. با این حال، به دلیل قابلیتهای پیشرفتهای که ارائه میدهد، همچنان در بسیاری از پروژههای صنعتی و طراحیهای موجود در بازار قطعات یدکی، کاربرد دارد. برای پروژههای جدید، پیشنهاد میشود از نسلهای بعدی مانند CoolRunner-II CPLDs یا Spartan FPGAs استفاده شود.
مشخصات تراشه XC95288XL-10PQG208I
- نوع قطعه: CPLD (دستگاه منطقی قابل برنامهریزی پیچیده)
- سری: XC9500XL
- تعداد ماکروسل: 288
- تعداد گیت معادل: 6400
- تعداد ورودی/خروجی (I/O): 168
- ولتاژ تغذیه: 3.3 ولت (سازگار با 5V در بخش I/O)
- نوع حافظه: Flash (بدون نیاز به بارگذاری مجدد پس از قطع برق)
- فرآیند برنامهریزی: ISP (In-System Programmable)
- پشتیبانی از استاندارد JTAG: دارد (IEEE 1149.1)
- تاخیر Propagation: حداکثر 10 نانوثانیه
- فرکانس کاری: تا 166.7 مگاهرتز
- بستهبندی: PQFP-208 (Plastic Quad Flat Pack)
- ابعاد بستهبندی: 28 میلیمتر × 28 میلیمتر
- دمای کاری: -40°C تا +85°C (درجه صنعتی)
- وضعیت تولید: EOL (End of Life) – توقف تولید
- حداقل تعداد دفعات برنامهریزی مجدد: 10,000 بار
ویژگیهای کلیدی
- مصرف توان کم: بهینهشده برای سیستمهای ولتاژ پایین با مصرف انرژی پایینتر
- سازگار با سیستمهای 5 ولت: I/O های این قطعه میتوانند سیگنالهای 5V را تحمل کنند
- برنامهریزی در مدار (ISP): نیازی به جدا کردن از مدار جهت برنامهریزی یا بهروزرسانی نیست
- حافظه Flash داخلی: حفظ دادهها حتی بعد از خاموش شدن برق
- سرعت بالا: تأخیر منطقی پایین و پاسخ سریع در پیادهسازی توابع منطقی
- پشتیبانی از JTAG: برنامهریزی و تست از طریق استاندارد IEEE 1149.1
- کارکرد در دماهای صنعتی: قابلاستفاده در محیطهای صنعتی با شرایط سخت
- بستهبندی PQFP: مناسب برای مونتاژ دقیق و کاربردهای حرفهای صنعتی و مخابراتی
کاربردهای اصلی
- طراحی سیستمهای کنترل صنعتی و اتوماسیون
- تجهیزات مخابراتی و انتقال داده
- توسعه نمونه اولیه و شبیهسازی ASIC
- پیادهسازی منطق دیجیتال در سیستمهای Embedded
- پردازش دادههای سریع در محیطهای صنعتی
