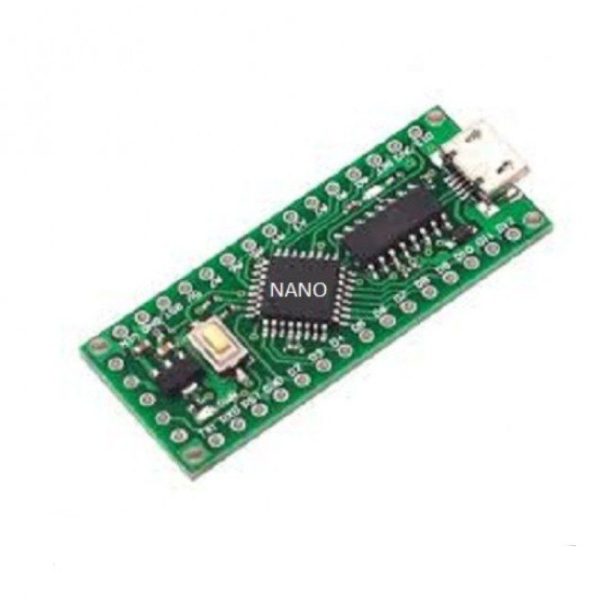

ماژول اردوينو ARDUINO NANO LGT8F328P
ماژول اردوينو ARDUINO NANO LGT8F328P
بردهای آردوینو از محبوب ترین بردهای امبدد موجود در بازار جهانی است. این بردها به دلیل ساده تر نمودن استفاده برای علاقه مندان الکترونیک در سراسر دنیا، طرفداران بسیاری پیدا کرده است.
آردوینو نانو کوچک ترین عضو خانواده آردوینو است که دارای مبدل USB به سریال بوده و نیاز به مبدل و پروگرامر جداگانه ندارد. میکروی مورد استفاده در این برد AVR ATMEGA328P می باشد. میکرویی دوست داشتنی و قدرتمند از خانواده میکروکنترلرهای هشت بیتی AVR که امکانات جذابی هم دارد.
محصول حاضر یک محصول بسیار خاص برای شما خواهد بود. برد آردوینو نانو با میکروکنترلری به مراتب قدرتمندتر و دارای امکانات بیشتر و از همه مهم تر اینکه ارزان تر از Mega328p است. LGT8F328P یک میکروکنترلر 8 بیتی است که هم از لحاظ فرکانس کاری سرعت بیشتری دارد و هم امکاناتی از قبیل DAC و Fast IO Mode و ADC 12Bit برای شما به ارمغان آورده است.
این برد کاملا با نرم افزار آردوینو سازگار بوده و می توان آن را در لیست Board Manager اضافه نمود و از کد نویسی با آردوینو لذت ببرید.
برای پروگرام این برد باید arduino nano را انتخاب نمایید و در بخش processor گزینه Old Bootloader را انتخاب نمایید.
اطلاعات بیشتر در این مورد و نحوه استفاده از برد
https://github.com/dbuezas/lgt8fx
https://github.com/RalphBacon/LGT8F328P-Arduino-Clone-Chip-ATMega328P
این محصول از یک مبدل USB به سریال HT42B534 شرکت Holtek استفاده میکند. می توانید مشخصات فنی این محصول را در سایت سازنده از طریق لینک زیر مشاهده نمایید.
https://www.holtek.com/productdetail/-/vg/42B534-x
ویژگیهای محصول ماژول اردوينو ARDUINO NANO LGT8F328P
- مدل: Arduino NANO LGT8F328P
- میکروکنترلر: LGT8F328P
- ولتاژ کاری: Factory 3V3 (switch from pad to 5V)
- چیپ پردازنده: LGT۸F۳۲۸ هشت بیتی
- فرکانس کاری: ۳۲ مگاهرتز
- ولتاژ کاری: ۳.۵ تا ۵.۵ ولت
- مبدل آنالوگ به دیجیتال ۱۲ بیتی
- مبدل دیجیتال به آنالوگ روی برد
- حافظه فلش ۳۲ کیلوبایتی
- حافظه SRAM: دو کیلوبایت
- ۱۴ پورت ورودی و خروجی
- ۶ پین PWM
- یک جفت پورت ارتباطی فرستنده سریال ۴ پورت با جریان خروجی ۸۰ میلی آمپر
- ابعاد: ۱۸.۳ در ۴۳.۶ میلی متر
LGT8F328 Board Features
- 8F328P-U MCU used by the LGT8F328P, is a Atmel MEGA328P compatible chip.
- 8F328P architecture design is relatively new, peripheral functions far stronger than Atmel MEGA328. Especially the program encryption ability is far more than MEGA328.
- 8F328P can use 3V3 and 5V power supply running at 16M frequency, excellent level compatibility.
- Built-in high-precision RC, no external crystal can be stable operation.
- Less peripheral parts, circuit design is simple.
- 12-bit ADC (analog-to-digital conversion)
- 1 channel board DAC 8 bit
- Owned GUID (unique ID) can be used for chip program encryption
- Built-in internal 1.024V / 2.048V / 4.096V ± 1% calibratable reference voltage source
- PWM pin number: D3, D5, D6, D9, D10, D11
