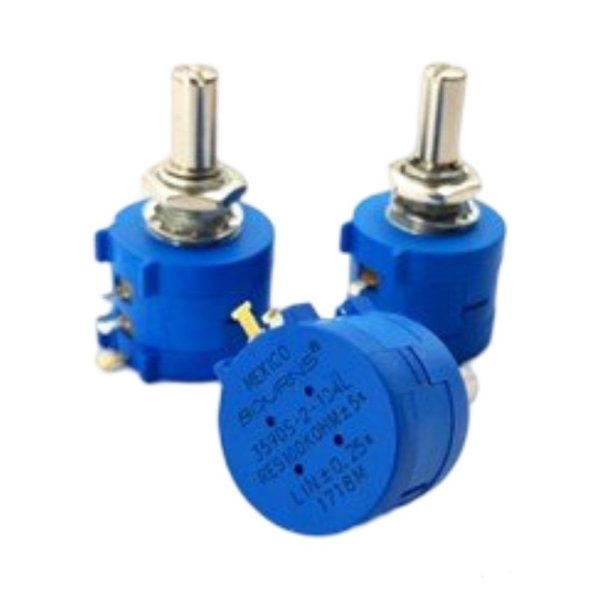

ولوم مولتی ترن 1 کیلو اهم 3590 1K
ولوم مولتی ترن 1 کیلو اهم 3590 1K
پتانسیومتر مدل 3590 یک مقاومت متغیر سیمپیچشده است که برای کاربردهای دقیق طراحی شده است. این مدل دارای نصب بوشینگ و ویژگیهای متنوعی از جمله شفت و بوشینگ پلاستیکی یا فلزی است. همچنین، برخی از نسخههای آن قابلیت مهر و موم شدن کامل (Full body seal) را دارند که موجب افزایش دوام و مقاومت در برابر شرایط محیطی میشود. این پتانسیومتر عمدتاً در سیستمهای رابط انسانی (HMI) استفاده میشود.
ویژگیهای کلیدی ولوم مولتی ترن 1 کیلو اهم
- نصب از طریق بوشینگ
- پین ضد چرخش (AR pin) اختیاری
- گزینههای شفت و بوشینگ پلاستیکی یا فلزی
- خروجیهای لحیمی یا پین برد مدار چاپی (PC Pin)
- مقاوم در برابر شرایط محیطی با قابلیت مهر و موم شدن کامل
- سازگاری با استاندارد RoHS
مشخصات فنی
- تلورانس مقاومت کلی: ±5٪
- خطی بودن مستقل: ±0.25٪
- زاویه الکتریکی مؤثر: 3600 درجه (+10°، -0°)
- حداقل مقاومت مطلق: 1 اهم یا 0.1٪ مقدار نامی (هرکدام بیشتر باشد)
- نویز: حداکثر 100 اهم ENR
- ولتاژ دیالکتریک (طبق استاندارد MIL-STD-202, Method 301):
- در سطح دریا: حداقل 1500 VAC
- توان نامی: در 40°C: حداکثر 2 وات / در 125°C: 0 وات (بدون توان)
- مقاومت عایقی (500VDC): حداقل 1000 مگااهم
- حداکثر سرعت چرخش: 200 دور در دقیقه
- محدوده دمای عملیاتی: 40- تا 125+ درجه سانتیگراد
- محدوده دمای ذخیرهسازی: 55- تا 125+ درجه سانتیگراد
- ضریب دمایی: حداکثر ±50 ppm/°C
- مقاومت در برابر لرزش: 15G
- مقاومت در برابر شوک: 50G
- طول عمر بارگذاری شده: 1000 ساعت در 2 وات (حداکثر تغییر مقاومت ±2٪)
- طول عمر چرخشی: 1,000,000 دور شفت (حداکثر تغییر مقاومت ±5٪)
- استحکام توقف: حداقل 45 N-cm
- زاویه مکانیکی: 3600° (+10°، -0°)
- حداکثر وزن: حدود 19 گرم
- اتصالات: لحیمکاری یا پین برد مدار چاپی (PC Pin)
