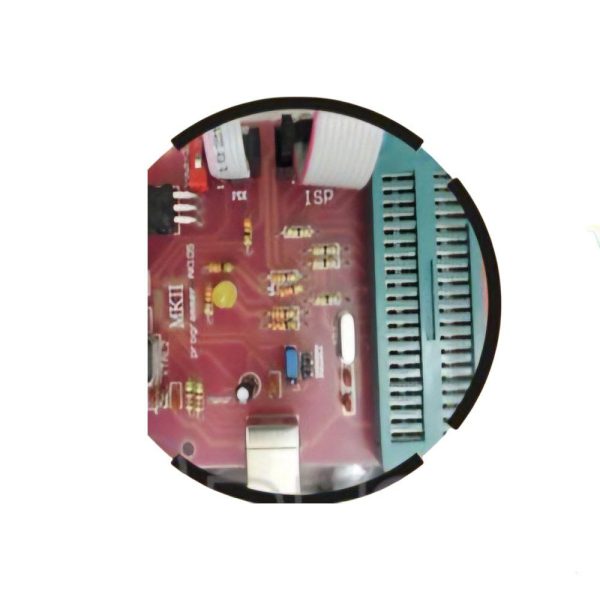

پروگرامر میکروکنترلر AVR مدل MKII AK105

پروگرامر میکروکنترلر AVR مدل MKII AK105

پروگرامر میکروکنترلر AVR مدل MKII AK105

محتویات بسته پروگرامر میکروکنترلر AVR

پروگرامر

کابل USB برای اتصال به کامپیوتر

کابل اتصال میکروکنترلر به پروگرامر

نرم‌افزارهای زیر:

AVR Studio 4

CodeVisionAVR

FLIP

مشخصات پروگرامر مدل MKII AK105

• قابلیت برنامه‌ریزی انواع میکروکنترلرهای AVR
• پشتیبانی از پروتکل‌های ISP و PDI
• سرعت بالای برنامه‌ریزی
• قابلیت ارتقا نرم‌افزاری برای پشتیبانی از دستگاه‌های جدید
• قابلیت اتصال به کامپیوتر از طریق پورت USB
• سازگاری با سیستم‌عامل‌های ویندوز XP، 7، 8 و 11
• پشتیبانی از میکروکنترلرهای سری Mega، Tiny و XMEGA

ویژگی‌های کلیدی پروگرامر میکروکنترلر AVR

• حفاظت در برابر اتصال کوتاه
• حفاظت در برابر نوسانات ولتاژ
• برنامه‌ریزی حافظه‌های Flash و EEPROM
• پشتیبانی از ولتاژهای 1.8V تا 5.5V

اجزای پروگرامر MKII AK105

3.1 LED های پروگرامر:
LED دستگاه وضعیت‌های مختلف مانند آماده‌به‌کار بودن یا فعالیت برنامه‌ریزی را نمایش می‌دهد.

3.2 اتصالات پروگرامر:

اتصال ISP برای میکروکنترلرهای AVR

اتصال PDI برای میکروکنترلرهای XMEGA

3.3 کلید Power Select:

این کلید می‌تواند در دو وضعیت مختلف قرار گیرد:

1. USB Power: در این حالت، منبع تغذیه میکروکنترلر از طریق USB تامین می‌شود.

2. External Power: در این حالت، منبع تغذیه خارجی استفاده می‌شود.

راه‌اندازی پروگرامر

4.1 نصب:
برای نصب، مراحل زیر را انجام دهید:

1. پروگرامر را با کابل USB به کامپیوتر متصل کنید.

2. نرم‌افزار AVR Studio یا Atmel Studio را نصب کنید.

3. درایورهای مربوط به پروگرامر را نصب کنید.

4.2 نصب تحت ویندوز 8:

1. تنظیمات سیستم را باز کنید.

2. گزینه Recovery را انتخاب کنید.

3. بر روی Restart now کلیک کنید.

4. پس از ریستارت، گزینه Troubleshoot را انتخاب کنید.

5. گزینه Advanced Options و سپس Startup Settings را انتخاب کنید.

6. کامپیوتر را ریستارت کنید و گزینه Disable Driver Signature Enforcement را فعال کنید.

4.3 نصب تحت ویندوز 10:

1. از منوی Start، گزینه Settings را انتخاب کنید.

2. وارد بخش Update and Security شوید.

3. گزینه Recovery را انتخاب کنید.

4. بر روی Restart now کلیک کنید.

5. در صفحه جدید، گزینه Troubleshoot را انتخاب کنید.

6. Advanced options و سپس Startup Settings را انتخاب کنید.

7. سیستم را ریستارت کنید و گزینه Disable Driver Signature Enforcement را فعال کنید.

8. در نرم‌افزار Atmel Studio، گزینه Install/Upgrade USB Driver را انتخاب کنید و مراحل نصب را کامل کنید.

دیتاشیت

https://arad-elec.ir/wp-content/uploads/2024/12/%D8%B1%D8%A7%D9%87%D9%86%D9%85%D8%A7%DB%8C-MKII.pdf
