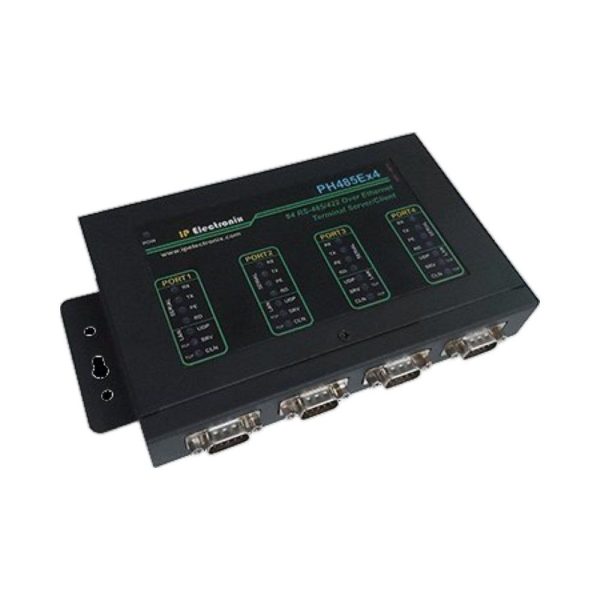

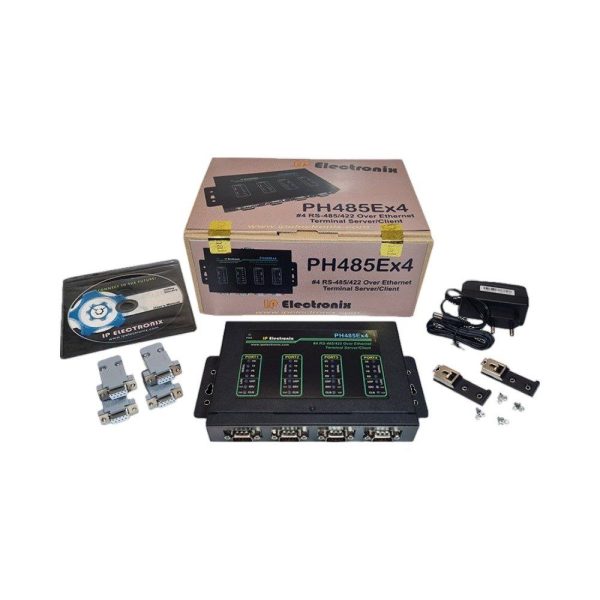

مبدل صنعتی RS485 و RS422 به اترنت چهار پورت PH485Ex4
PH485Ex4 یک مبدل صنعتی چهار پورت RS485 و RS422 به اترنت از برند IP Electronics است که برای اتصال تجهیزات دارای رابط سریال RS485 یا RS422 به شبکه اترنت طراحی شده است.
این مبدل دارای چهار پورت سریال RS485/RS422 و یک پورت اترنت RJ45 با سرعت 10/100 Mbps است و میتواند اطلاعات دریافتی از تجهیزات سریال را از طریق شبکه منتقل کند.
PH485Ex4 از پروتکل ارتباطی شفاف استفاده میکند؛ به این معنی که دادههای دریافتی از پورتهای RS485 یا RS422 بدون تغییر از طریق شبکه منتقل میشوند. بنابراین برای استفاده از این مبدل، نیازی به درگیر شدن با پیچیدگیهای پروتکل TCP/IP در سطح دادههای سریال ندارید.
این مدل میتواند بهعنوان TCP Server، TCP Client، UDP Server یا UDP Client کار کند و امکان برقراری ارتباط دوطرفه را فراهم میکند.
کاربرد مبدل PH485Ex4 چیست؟
در بسیاری از تجهیزات صنعتی، کنترلی و مخابراتی از رابطهای سریال RS485 یا RS422 برای تبادل اطلاعات استفاده میشود، در حالی که برای اتصال این تجهیزات به یک شبکه کامپیوتری یا شبکه صنعتی، به رابط اترنت نیاز است.
PH485Ex4 این امکان را فراهم میکند که چهار پورت RS485 یا RS422 را از طریق یک رابط اترنت به شبکه متصل کنید.
این ویژگی باعث میشود این مبدل برای پروژههایی که چند تجهیز سریال در اختیار دارند و نیاز به انتقال اطلاعات آنها روی شبکه وجود دارد، گزینه مناسبی باشد.
از کاربردهای PH485Ex4 میتوان به موارد زیر اشاره کرد:
– اتوماسیون صنعتی
– سیستمهای PLC و کنترل صنعتی
– سیستمهای SCADA
– سیستمهای DCS
– تجهیزات مخابراتی
– تجهیزات اندازهگیری و کنترلی
– اتصال تجهیزات RS485 به شبکه
– اتصال تجهیزات RS422 به شبکه
– انتقال اطلاعات تجهیزات سریال روی شبکه اترنت
– پروژههای مانیتورینگ و کنترل از طریق شبکه
– اتصال چند تجهیز سریال به یک شبکه صنعتی

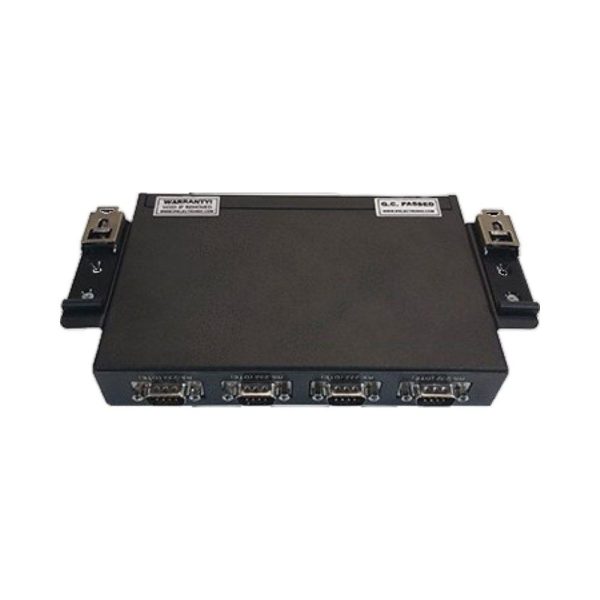

چهار پورت RS485 و RS422
PH485Ex4 دارای چهار پورت سریال است که هر یک میتوانند برای ارتباط RS485 یا RS422 مورد استفاده قرار گیرند.
در حالت RS485، ارتباط بهصورت دو سیمه و Half-Duplex انجام میشود و سیگنالهای زیر مورد استفاده قرار میگیرند:
Data+
Data-
GND
در حالت RS422، ارتباط چهار سیمه و Full-Duplex است و سیگنالهای زیر مورد استفاده قرار میگیرند:
TX+
TX-
RX+
RX-
GND
چهار پورته بودن PH485Ex4 این امکان را فراهم میکند که چند تجهیز سریال بهصورت همزمان از طریق یک مبدل به شبکه اترنت متصل شوند.
اتصال تجهیزات سریال به شبکه اترنت
وظیفه اصلی PH485Ex4 تبدیل دادههای رابطهای RS485 و RS422 به داده قابل انتقال روی شبکه اترنت است.
دادهای که از تجهیزات متصل به پورتهای سریال دریافت میشود، از طریق پورت اترنت RJ45 در شبکه منتقل میشود و دادههای دریافتی از شبکه نیز به پورت سریال مربوطه ارسال میشوند.
این ارتباط بهصورت دوطرفه انجام میشود و امکان استفاده از تجهیزات سریال در ساختارهای مبتنی بر شبکه را فراهم میکند.
پشتیبانی از TCP Server، TCP Client و UDP
PH485Ex4 از چند حالت ارتباطی شبکه پشتیبانی میکند:
– TCP Server
– TCP Client
– UDP Server
– UDP Client
این حالتها انعطافپذیری مبدل را در اتصال تجهیزات سریال به شبکه افزایش میدهند و امکان استفاده از آن را در ساختارهای مختلف شبکهای فراهم میکنند.
انتقال شفاف دادهها
PH485Ex4 از پروتکل ارتباطی شفاف استفاده میکند.
در این حالت، اطلاعات دریافتشده از پورت RS485 یا RS422 بدون تغییر از طریق شبکه منتقل میشوند و اطلاعات دریافتی از شبکه نیز به رابط سریال ارسال میشوند.
این قابلیت باعث میشود مبدل بتواند بهعنوان یک واسط بین تجهیزات سریال و شبکه عمل کند، بدون اینکه نیاز باشد کاربر دادههای سریال را برای استفاده از شبکه تغییر دهد.
ارتباط RS485 با کنترل خودکار ارسال و دریافت
در حالت RS485، ارتباط بهصورت Half-Duplex و روی دو سیم انجام میشود.
PH485Ex4 دارای قابلیت کنترل خودکار جهت ارسال و دریافت داده در RS485 است که با عنوان ADDC یا Automatic Data Direction Control شناخته میشود.
در نتیجه، تغییر وضعیت بین ارسال و دریافت داده بهصورت خودکار انجام میشود و برای مدیریت این فرآیند به سیگنال کنترلی جداگانه نیاز نیست.
ارتباط RS422 بهصورت Full-Duplex
PH485Ex4 از RS422 نیز پشتیبانی میکند.
در حالت RS422، ارسال و دریافت داده از مسیرهای جداگانه انجام میشود و ارتباط بهصورت چهار سیمه و Full-Duplex است.
این قابلیت امکان استفاده از مبدل را با طیف مختلفی از تجهیزات صنعتی و کنترلی مجهز به رابط RS422 فراهم میکند.
سرعت انتقال تا 921.6 kbps
PH485Ex4 از طیف گستردهای از Baud Rateها پشتیبانی میکند.
سرعتهای قابل انتخاب از 50 bps تا 921.6 kbps هستند و علاوه بر Baud Rateهای استاندارد، امکان استفاده از Baud Rate سفارشی نیز وجود دارد.
برخی از سرعتهای قابل انتخاب عبارتاند از:
50، 75، 110، 150، 300، 600، 1200، 2400، 4800، 9600، 19200، 38400، 57600، 115200، 230400، 460800 و 921600 bps
این تنوع در تنظیم سرعت، امکان سازگاری مبدل با تجهیزات سریال مختلف را افزایش میدهد.
تنظیمات Data Bits، Parity و Stop Bits
PH485Ex4 امکان تنظیم پارامترهای ارتباط سریال را فراهم میکند.
Data Bits قابل انتخاب:
– 5
– 6
– 7
– 8
Parityهای قابل پشتیبانی:
– Even
– Odd
– None
– Mark
– Space
Stop Bits قابل انتخاب:
– 1
– 1.5
– 2
این تنظیمات باعث میشوند بتوان مبدل را متناسب با پارامترهای ارتباطی تجهیزات متصل تنظیم کرد.

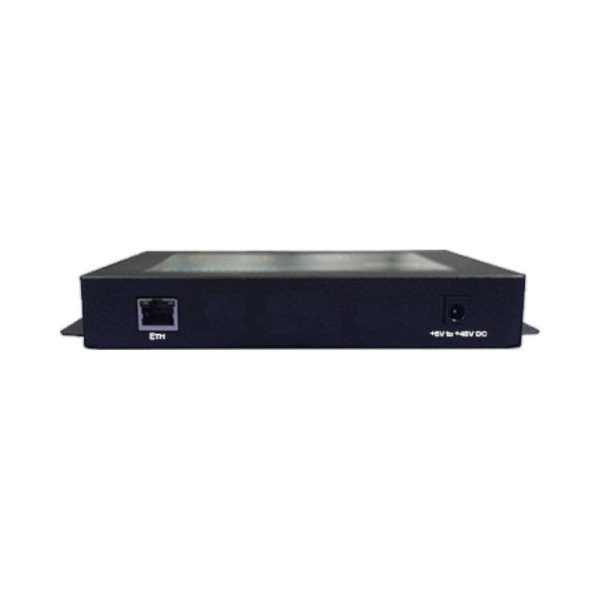

پورت اترنت RJ45 با سرعت 10/100 Mbps
PH485Ex4 به یک پورت اترنت RJ45 مجهز است که از سرعتهای 10 و 100 Mbps پشتیبانی میکند.
از طریق این پورت میتوان مبدل را به شبکه اترنت متصل کرد و اطلاعات چهار پورت سریال را از طریق شبکه منتقل کرد.
پروتکلهای شبکه پشتیبانیشده شامل موارد زیر هستند:
– ICMP
– IP
– TCP
– UDP
– DHCP
– Telnet
– DNS
– ARP
– HTTP
ایزولاسیون 3kV و حفاظت در برابر اختلالات
PH485Ex4 برای استفاده در محیطهای صنعتی طراحی شده و بین بخش RS485/RS422 و شبکه دارای ایزولاسیون اپتیکال و الکتریکی 3kV است.
همچنین در طراحی محصول، حفاظت در برابر صاعقه، شوکهای الکتریکی و الکترومغناطیسی در نظر گرفته شده است.
این ویژگیها به محافظت بهتر از تجهیزات و ارتباطات در محیطهایی که احتمال وجود اختلالات الکتریکی و نویز وجود دارد کمک میکنند.
حفاظت ESD
پایههای باس RS485 در PH485Ex4 دارای حفاظت ESD هستند.
میزان حفاظت ESD این بخش بیش از ±15kV بر اساس استاندارد Human-Body Model یا HBM اعلام شده است.
این قابلیت برای استفاده در محیطهای صنعتی که تجهیزات ممکن است در معرض تخلیههای الکترواستاتیکی قرار بگیرند، اهمیت دارد.
بافر داده 4000 بایتی
PH485Ex4 دارای بافر داده 4000 بایتی است که شامل:
– 2000 بایت برای ارسال
– 2000 بایت برای دریافت
است.
وجود بافر داده به مدیریت بهتر جریان اطلاعات میان رابط سریال و شبکه کمک میکند.

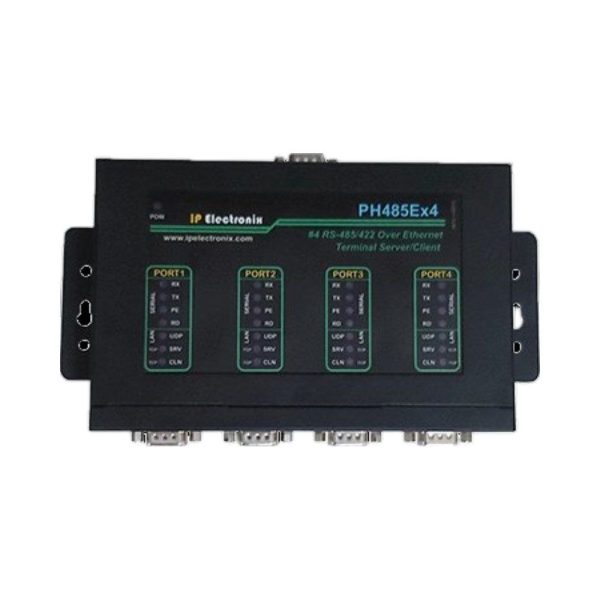

نشانگرهای LED وضعیت
برای مشاهده وضعیت عملکرد و ارتباط، PH485Ex4 به LEDهای مختلف مجهز شده است.
این نشانگرها شامل موارد زیر هستند:
– Power
– Transmit
– Receive
– TCP Server
– TCP Client
– UDP
LEDهای Transmit و Receive برای پورتهای سریال امکان مشاهده فعالیت ارسال و دریافت داده را فراهم میکنند و نشانگرهای مربوط به TCP و UDP نیز وضعیت حالت ارتباط شبکه را نمایش میدهند.
مشخصات فنی PH485Ex4
| مشخصه | مقدار |
|---|---|
| مدل | PH485Ex4 |
| نوع محصول | مبدل صنعتی RS485 و RS422 به اترنت |
| تعداد پورت سریال | ۴ پورت RS485/RS422 |
| پورت شبکه | ۱ پورت Ethernet RJ45 |
| سرعت اترنت | 10/100 Mbps |
| استاندارد سریال | TIA/EIA-485/422 |
| حالت RS485 | Half-Duplex، دو سیمه |
| حالت RS422 | Full-Duplex، چهار سیمه |
| کنترل جهت RS485 | ADDC – کنترل خودکار ارسال و دریافت |
| Baud Rate | 50 تا 921600 bps |
| Baud Rate سفارشی | دارد |
| Data Bits | | 5، 6، 7 و 8 |
| Parity | | Even، Odd، None، Mark و Space |
| Stop Bits | | 1، 1.5 و 2 |
| سیگنال RS485 | Data+، Data-، GND |
| سیگنال RS422 | TX+، TX-، RX+، RX-، GND |
| پروتکلهای شبکه | ICMP، IP، TCP، UDP، DHCP، Telnet، DNS، ARP و HTTP |
| حالتهای ارتباطی | TCP Server، TCP Client، UDP Server و UDP Client |
| بافر داده | 4000 بایت |
| بافر ارسال | 2000 بایت |
| بافر دریافت | 2000 بایت |
| ایزولاسیون | 3kV اپتیکال و الکتریکی |
| حفاظت ESD | بیش از ±15kV HBM |
| نشانگرها | Power، Transmit، Receive، TCP، UDP |
| دمای کاری | دمای کاری 10- تا 70+ درجه سانتیگراد |
| ابعاد | 218 × 122 × 30 میلیمتر |
| گارانتی | ۱ سال گارانتی و ۵ سال پشتیبانی |
PH485Ex4 برای چه کسانی مناسب است؟
PH485Ex4 انتخاب مناسبی برای مهندسان، متخصصان اتوماسیون صنعتی، واحدهای فنی، طراحان سیستمهای کنترل، تعمیرکاران و مجموعههایی است که نیاز دارند چند تجهیز دارای رابط RS485 یا RS422 را به یک شبکه اترنت متصل کنند.
چهار پورت سریال این مدل بهخصوص برای پروژههایی مناسب است که به اتصال همزمان چند تجهیز سریال نیاز دارند و نمیخواهند برای هر پورت از یک مبدل جداگانه استفاده کنند.
این مدل همچنین برای کاربردهایی که به ارتباط شبکهای، پشتیبانی از TCP و UDP، ایزولاسیون و حفاظت در برابر اختلالات الکتریکی نیاز دارند، گزینه مناسبی است.
ویدئو معرفی و بررسی PH485Ex4
دیتاشیت و راهنمای کاربردی PH485Ex4
برای بررسی جزئیات فنی، تنظیمات ارتباطی و نحوه استفاده از محصول میتوانید دیتاشیت و راهنمای کاربردی رسمی PH485Ex4 را مشاهده کنید.
محصولات مشابه
اگر به تعداد پورت کمتری نیاز دارید، مدلهای دیگر خانواده PH485Ex را نیز میتوانید بررسی کنید:
PH485Ex1 مبدل سریال RS485 و RS422 به اترنت LAN تک پورت صنعتی
PH485Ex2 مبدل سریال RS485 و RS422 به اترنت LAN دو پورت صنعتی
خرید و استعلام قیمت PH485Ex4
برای خرید مبدل صنعتی RS485 و RS422 به اترنت چهار پورت مدل PH485Ex4 و اطلاع از قیمت و موجودی، میتوانید از طریق افرا تِک اقدام کنید.
در صورتی که این مدل در سایت موجود نباشد، میتوانید شماره فنی PH485Ex4 را برای بررسی امکان تأمین ارسال کنید.
همچنین اگر برای انتخاب بین مدلهای تکپورت، دوپورت و چهارپورت به راهنمایی نیاز دارید، میتوانید مشخصات تجهیزات و تعداد پورت موردنیاز خود را اعلام کنید تا مدل مناسب بررسی شود.
