Name: مبدل صنعتی USB به RS485 و RS422 چهار پورت IP Electronics مدل PH485Ux4
Brand: آی پی الکترونیکس IP Electronics
SKU: AT1039
Price: 288000000 IRR
Availability: InStock

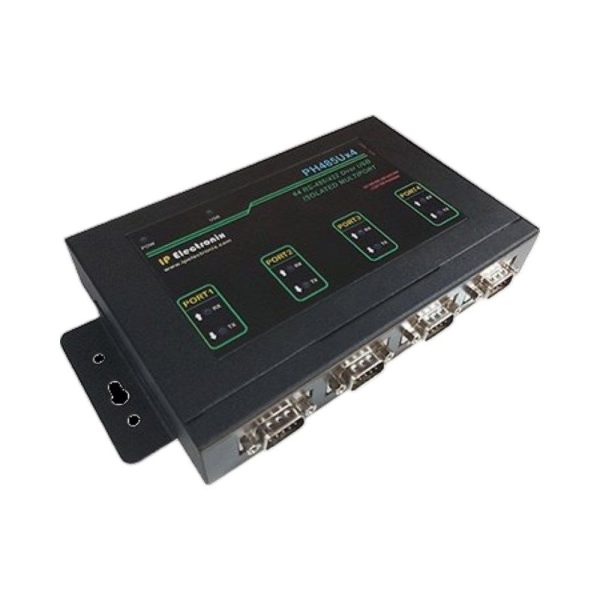

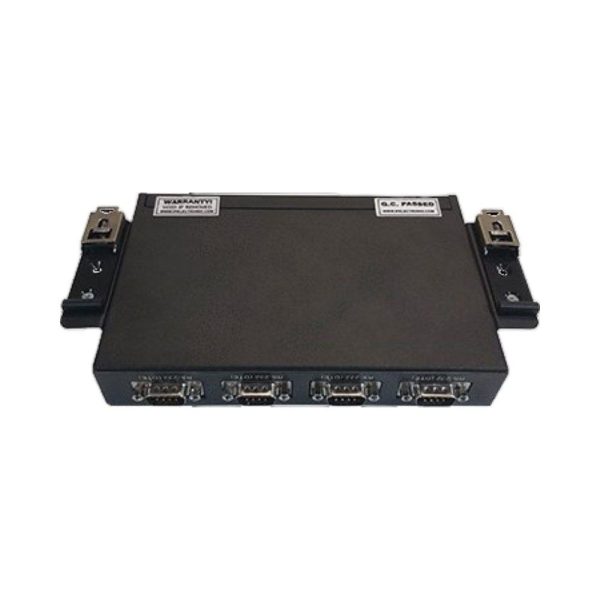

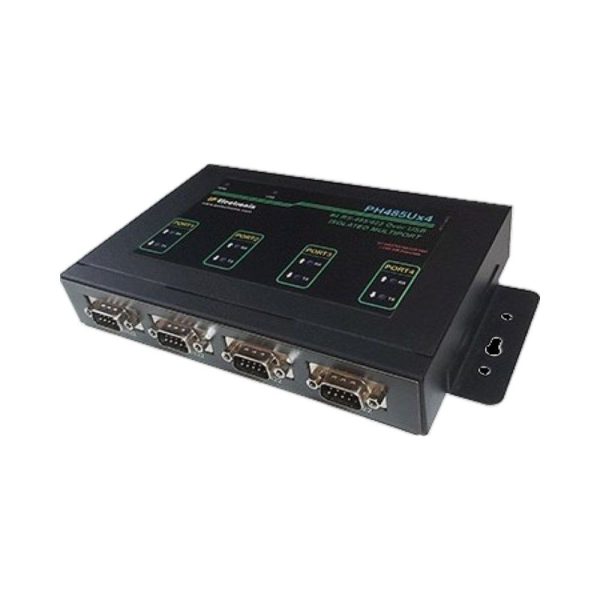

مبدل صنعتی USB به RS485 و RS422 چهار پورت مدل PH485Ux4

PH485Ux4 یک مبدل صنعتی چهار پورت USB به RS485 و RS422 از برند IP Electronics است که برای اتصال کامپیوتر یا لپ‌تاپ به چندین تجهیز مجهز به رابط‌های سریال RS485 و RS422 طراحی شده است.

این مبدل دارای چهار پورت سریال RS485/RS422 و یک پورت USB است و می‌تواند چهار پورت COM سریال را به کامپیوتر اضافه کند.

PH485Ux4 از استانداردهای RS485 و RS422 پشتیبانی می‌کند و امکان ارتباط با تجهیزات صنعتی، سیستم‌های اتوماسیون، تجهیزات مخابراتی، سیستم‌های SCADA و DCS و سایر تجهیزات دارای رابط سریال را فراهم می‌کند.

این مدل به‌صورت Plug & Play طراحی شده و از سرعت انتقال سریال 300 bps تا 230.4 kbps پشتیبانی می‌کند.

کاربرد مبدل PH485Ux4 چیست؟

بسیاری از تجهیزات صنعتی و کنترلی برای ارتباط با یکدیگر از رابط‌های RS485 یا RS422 استفاده می‌کنند، در حالی که کامپیوترها و لپ‌تاپ‌های جدید معمولاً فاقد پورت‌های سریال موردنیاز این تجهیزات هستند.

PH485Ux4 این امکان را فراهم می‌کند که از طریق پورت USB کامپیوتر، به‌صورت هم‌زمان با چندین تجهیز دارای رابط RS485 یا RS422 ارتباط برقرار کنید.

این محصول می‌تواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:

– اتوماسیون صنعتی
– سیستم‌های PLC و کنترل صنعتی
– سیستم‌های SCADA
– سیستم‌های DCS
– تجهیزات مخابراتی
– تجهیزات اندازه‌گیری و کنترلی
– ارتباط با تجهیزات دارای پورت RS485
– ارتباط با تجهیزات دارای پورت RS422
– شبکه‌های صنعتی Point-to-Point
– شبکه‌های صنعتی Point-to-Multipoint
– سیستم‌های دارای ارتباط Party-Line

چهار پورت RS485/RS422 برای ارتباط هم‌زمان

یکی از ویژگی‌های اصلی PH485Ux4، برخورداری از چهار پورت سریال RS485/RS422 است.

این مبدل می‌تواند چهار پورت COM مستقل را به کامپیوتر اضافه کند و امکان ارتباط هم‌زمان با چند تجهیز یا شبکه سریال را فراهم کند.

در حالت RS485 دو سیمه، ارتباط از طریق سیگنال‌های زیر انجام می‌شود:

– Data+
– Data-
– GND

در حالت RS422 چهار سیمه نیز سیگنال‌های زیر پشتیبانی می‌شوند:

– TX+
– TX-
– RX+
– RX-
– GND

به همین دلیل PH485Ux4 برای پروژه‌هایی که به چندین پورت سریال RS485 یا RS422 نیاز دارند، گزینه مناسبی است و می‌تواند تعداد پورت‌های سریال موردنیاز سیستم را بدون اضافه کردن کارت‌های داخلی افزایش دهد.

Half-Duplex در RS485 و کنترل خودکار ارسال و دریافت

ارتباط RS485 دو سیمه به‌صورت Half-Duplex انجام می‌شود؛ به این معنی که ارسال و دریافت داده روی یک زوج سیم انجام می‌شود و در هر لحظه مسیر ارتباط بین ارسال و دریافت تغییر می‌کند.

در PH485Ux4، تغییر وضعیت بین ارسال و دریافت در حالت RS485 به‌صورت خودکار انجام می‌شود.

بنابراین برای کنترل این فرآیند به سیگنال اضافه‌ای مانند RTS نیاز نیست و مبدل می‌تواند مدیریت ارسال و دریافت داده را به‌صورت خودکار انجام دهد.

این ویژگی استفاده از PH485Ux4 را در شبکه‌های RS485 ساده‌تر می‌کند.

پشتیبانی از شبکه‌های Point-to-Point و Point-to-Multipoint

PH485Ux4 از توپولوژی‌های مختلف ارتباطی پشتیبانی می‌کند و می‌توان از آن در شبکه‌های:

– Point-to-Point
– Point-to-Multipoint
– Party-Line

استفاده کرد.

در سمت RS485 و RS422 امکان پشتیبانی از حداکثر 32 نود فراهم شده است.

این قابلیت باعث می‌شود PH485Ux4 تنها برای اتصال مستقیم کامپیوتر به یک تجهیز کاربرد نداشته باشد و بتوان از آن در ساختارهای شبکه‌ای و پروژه‌های صنعتی چندنقطه‌ای نیز استفاده کرد.

فاصله ارتباطی تا 1200 متر

یکی از مزایای مهم ارتباطات RS485 و RS422، امکان انتقال داده در فواصل طولانی است.

PH485Ux4 از حداکثر فاصله ارتباطی 1200 متر پشتیبانی می‌کند.

البته فاصله واقعی ارتباط می‌تواند به عواملی مانند سرعت انتقال، نوع و کیفیت کابل، شرایط محیطی و ساختار شبکه نیز وابسته باشد.

این ویژگی باعث می‌شود PH485Ux4 برای پروژه‌هایی که تجهیزات در فاصله زیادی از کامپیوتر یا کنترلر قرار دارند، گزینه مناسبی باشد.

تغذیه خارجی 8 تا 48 ولت

برخلاف برخی مدل‌های تک‌پورتی که انرژی موردنیاز خود را مستقیماً از USB دریافت می‌کنند، PH485Ux4 برای تأمین توان از منبع تغذیه خارجی 8 تا 48 ولت DC استفاده می‌کند.

یک آداپتور 12 ولت نیز همراه محصول ارائه می‌شود.

رنج ورودی 8 تا 48 ولت باعث می‌شود بتوان این مبدل را در سیستم‌هایی با ولتاژهای مختلف تغذیه مورد استفاده قرار داد.

ایزولاسیون 3kV و حفاظت از ارتباط

PH485Ux4 دارای ایزولاسیون اپتیکال و الکتریکی 3kV بین بخش RS485 و USB است.

میزان ایزولاسیون این محصول شامل 3kV لحظه‌ای و 500V DC پیوسته اعلام شده است.

همچنین پورت‌های RS485 و RS422 نسبت به یکدیگر نیز ایزوله هستند.

در طراحی این مبدل، حفاظت در برابر صاعقه و شوک‌های الکتریکی و الکترومغناطیسی و همچنین کاهش نویزهای الکترومغناطیسی در نظر گرفته شده است.

پورت‌های RS485 نیز دارای حفاظت ESD هستند و حفاظت پایه‌های باس آن‌ها بیش از ±15kV بر اساس Human-Body Model (HBM) اعلام شده است.

این ویژگی‌ها PH485Ux4 را برای استفاده در محیط‌های صنعتی و سیستم‌هایی که پایداری و حفاظت ارتباط اهمیت دارد، مناسب می‌کند.

سرعت ارتباط و استانداردهای پشتیبانی‌شده

PH485Ux4 از رابط Hi-Speed USB 2.0 با سرعت انتقال USB تا 480 Mbps پشتیبانی می‌کند.

سرعت انتقال داده در بخش سریال نیز از 300 bps تا 230.4 kbps قابل استفاده است.

این مبدل با استانداردهای ارتباطی RS485 و RS422 سازگار است و تنظیمات Parity در آن قابل انتخاب است.

حالت‌های Parity قابل پشتیبانی شامل موارد زیر هستند:

– Even
– Odd
– None
– Mark
– Space

Plug & Play و سیستم‌عامل‌های پشتیبانی‌شده

PH485Ux4 به‌صورت Plug & Play طراحی شده است و پس از اتصال به کامپیوتر، امکان اضافه شدن چهار پورت COM سریال را فراهم می‌کند.

درایورهای این محصول برای سیستم‌عامل‌های زیر ارائه شده‌اند:

– Windows
– Linux
– Mac OS
– Android

این محصول از سیستم‌های 32 و 64 بیتی نیز پشتیبانی می‌کند.

نشانگرهای وضعیت

PH485Ux4 دارای LEDهای وضعیت برای مشاهده عملکرد مبدل و ارتباط داده است:

– LED سبز برای Power و USB
– LED آبی برای Transmit
– LED زرد برای Receive

این نشانگرها به کاربر کمک می‌کنند وضعیت اتصال و تبادل داده را سریع‌تر بررسی کند.

مشخصات فنی PH485Ux4

مشخصه	مقدار
مدل	PH485Ux4
نوع محصول	مبدل صنعتی USB به RS485 و RS422
تعداد پورت سریال	۴ پورت RS485/RS422
تعداد پورت USB	۱ پورت USB
پورت‌های COM اضافه‌شده	۴ پورت COM
رابط کامپیوتر	USB 2.0
سرعت USB	تا 480 Mbps
سرعت انتقال سریال	300 bps تا 230.4 kbps
رابط RS485	Data+، Data-، GND
رابط RS422	TX+، TX-، RX+، RX-، GND
حالت RS485	Half-Duplex با کنترل خودکار ارسال و دریافت
توپولوژی‌های شبکه	Point-to-Point، Point-to-Multipoint و Party-Line
حداکثر فاصله ارتباطی	تا 1200 متر
تعداد نودها	تا 32 نود
ایزولاسیون	3kV لحظه‌ای، 500V DC پیوسته
ایزولاسیون پورت‌ها	پورت‌های RS485/RS422 نسبت به یکدیگر ایزوله هستند
محافظت ESD	بیش از ±15kV HBM
تغذیه	منبع تغذیه خارجی 8 تا 48 ولت DC
آداپتور	آداپتور 12 ولت همراه محصول
Plug & Play	دارد
سیستم‌عامل‌های پشتیبانی‌شده	Windows، Linux، Mac OS و Android
Parity	Even، Odd، None، Mark و Space
نشانگرها	Power، USB، Transmit و Receive
دمای کاری	10- تا 70+ درجه سانتی‌گراد
ابعاد	218 × 122 × 30 میلی‌متر
گارانتی	۱ سال گارانتی و ۵ سال پشتیبانی

PH485Ux4 برای چه کسانی مناسب است؟

PH485Ux4 انتخاب مناسبی برای مهندسان، واحدهای فنی، متخصصان اتوماسیون، تعمیرکاران و مجموعه‌هایی است که نیاز دارند یک کامپیوتر یا لپ‌تاپ را به چندین تجهیز دارای رابط RS485 یا RS422 متصل کنند.

این مدل به‌خصوص برای پروژه‌هایی مناسب است که به چهار پورت سریال، ارتباط در فاصله طولانی، شبکه‌سازی چندنقطه‌ای، ایزولاسیون و حفاظت در برابر نویز و اختلالات الکتریکی نیاز دارند.

همچنین برای پروژه‌هایی که تعداد پورت‌های سریال موردنیاز بیشتر از یک یا دو پورت است، PH485Ux4 می‌تواند گزینه مناسب‌تری نسبت به مدل‌های تک‌پورت یا دوپورت باشد.
