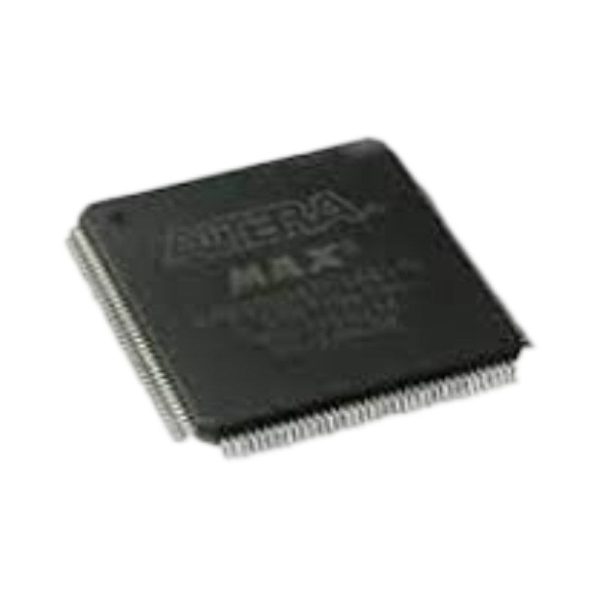

تراشه EPM3128ATC144-7
تراشه EPM3128ATC144-7 یکی از تراشههای CPLD در سری MAX 3000A از کمپانی ALTERA (Intel) است. این قطعه با 128 ماکروسل طراحی شده و میتواند حدود 2500 گیت منطقی را مدیریت کند. این ویژگیها، آن را به یک گزینه کاربردی برای پروژههایی با نیاز به پردازش منطقی متوسط تا پیشرفته تبدیل کرده است.
این CPLD با 96 ورودی/خروجی (I/O) در بستهبندی TQFP-144 (ابعاد 20×20 میلیمتر) ارائه شده و با ولتاژ 3.3 ولت تغذیه میشود. نکته قابل توجه در این قطعه، سازگاری ورودی/خروجیها با سیگنالهای 5 ولت است، که آن را برای کار در سیستمهای ترکیبی با فناوریهای قدیمیتر مناسب میکند.
EPM3128ATC144-7 از حافظه Flash برای ذخیره تنظیمات و برنامهریزی استفاده میکند، به این معنا که دادهها بعد از قطع برق از بین نمیروند. این حافظه، همراه با قابلیت برنامهریزی در مدار (ISP) از طریق رابط JTAG، فرآیند طراحی و تست را سادهتر و سریعتر میکند. زمان تاخیر این تراشه 7.5 نانوثانیه است و فرکانس عملیاتی آن به 166 مگاهرتز میرسد؛ بنابراین برای کاربردهایی که نیاز به سرعت بالا دارند، گزینهای قابل اعتماد به شمار میرود.
این مدل Commercial Grade است، به این معنا که برای دمای محیطی 0 تا 70 درجه سانتیگراد طراحی شده است. نسخه صنعتی آن با پسوند I عرضه میشود که محدوده دمایی گستردهتری را پوشش میدهد.
مشخصات تراشه EPM3128ATC144-7
- برند: ALTERA (Intel)
- سری: MAX 3000A
- نوع قطعه: CPLD (Complex Programmable Logic Device)
- تعداد ماکروسلها: 128
- تعداد عناصر منطقی معادل (LEs): تقریباً 2500 گیت
- تعداد ورودی/خروجیها (I/O): 96
- ولتاژ تغذیه: 3.3 ولت
- نوع حافظه: Flash (غیر فرار)
- زمان تاخیر (Propagation Delay): 7.5 نانوثانیه (سرعت -7 نشاندهنده سریعترین نسخه این سری است)
- فرکانس کاری: تا 166 مگاهرتز
- نوع برنامهریزی: In-System Programmable (ISP) از طریق JTAG
- پشتیبانی از JTAG: دارد (IEEE 1149.1)
- بستهبندی: TQFP-144 (Thin Quad Flat Package)
- ابعاد بستهبندی: 20mm x 20mm
- رده دمای کاری: 0°C تا +70°C (Commercial Grade)
- وضعیت تولید: End of Life (EOL) – تولید متوقف شده
- حداقل تعداد برنامهریزی مجدد: 1000 بار
ویژگیهای کلیدی EPM3128ATC144-7
- سرعت بالا: نسخه -7 از این سری، بالاترین سرعت را دارد و مناسب پروژههایی با نیاز به تاخیر کم و سرعت پردازش بالا است
- برنامهریزی آسان در مدار (ISP): از طریق رابط JTAG قابل برنامهریزی مجدد در برد بدون نیاز به جداسازی
- مصرف توان پایین: طراحیشده برای ولتاژ 3.3 ولت با توان مصرفی پایین و بازده انرژی بهبود یافته
- سازگاری با ورودی/خروجیهای 5 ولت: اجازه اتصال به سیستمهایی با سطوح ولتاژ متفاوت را فراهم میکند
- حافظه غیر فرار Flash: حفظ دادهها پس از خاموش شدن بدون نیاز به برنامهریزی مجدد
- بستهبندی TQFP-144: برای استفاده در مدارهای فشرده و با فضای محدود
- پشتیبانی از استاندارد JTAG: برای تست و اشکالزدایی ساده و سریع
- طراحی بر اساس فناوری CMOS: کاهش مصرف انرژی و افزایش اطمینان در عملکرد
کاربردها:
- مدیریت سیگنالهای ورودی/خروجی پیچیده در سیستمهای دیجیتال
- پیادهسازی کنترلکنندههای سفارشی مثل کنترلر حافظه، پروتکلهای ارتباطی خاص
- واسطها (Interface) و پلها (Bridges) بین اجزای مختلف دیجیتال
- پروتوتایپینگ برای طراحیهای منطقی که بعداً ممکن است در FPGA یا ASIC پیاده شوند
- مدارات تست و دیباگ برای سیستمهای بزرگتر
- پیادهسازی توابع منطقی اختصاصی در پروژههای صنعتی، مخابرات و کنترل
