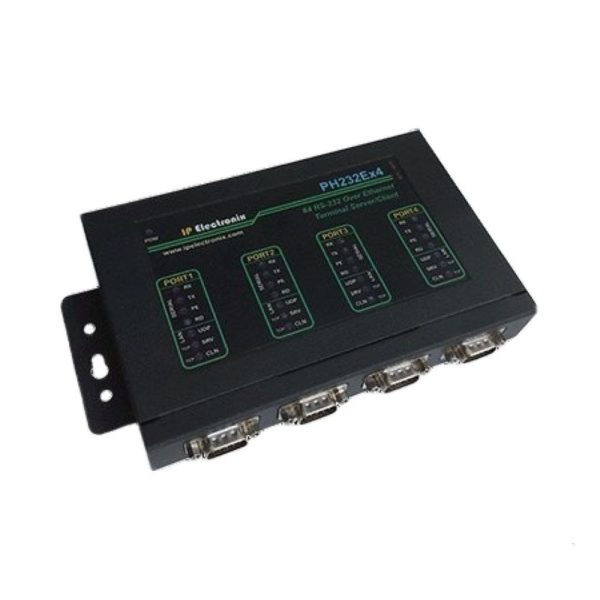

مبدل صنعتی RS232 به اترنت IP Electronics مدل PH232Ex4

مبدل صنعتی RS232 به اترنت چهار پورت PH232Ex4

PH232Ex4 ساخت IP Electronics یک مبدل صنعتی RS232 به اترنت چهار پورت است که برای اتصال چندین دستگاه مجهز به رابط سریال RS232 به شبکه اترنت یا LAN مورد استفاده قرار می‌گیرد.

این مبدل دارای ۴ پورت RS232 و یک پورت Ethernet RJ45 با سرعت 10/100 Mbps است و امکان انتقال دوطرفه اطلاعات بین تجهیزات سریال و شبکه را فراهم می‌کند.

PH232Ex4 به‌عنوان یک ترمینال سرور و ترمینال کلاینت چهار پورته عمل می‌کند و می‌تواند داده‌های دریافت‌شده از پورت‌های RS232 را از طریق شبکه منتقل کند.

یکی از ویژگی‌های مهم این مبدل، استفاده از پروتکل ارتباطی شفاف است؛ به این معنی که داده‌های دریافتی از پورت سریال بدون تغییر از طریق شبکه منتقل می‌شوند. بنابراین برای استفاده از مبدل، نیازی به درگیر شدن با پیچیدگی‌های پروتکل TCP/IP ندارید.

کاربرد مبدل PH232Ex4 چیست؟

در بسیاری از تجهیزات صنعتی، کنترلی و مخابراتی از رابط RS232 برای تبادل اطلاعات استفاده می‌شود. در مقابل، زمانی که لازم باشد این تجهیزات از طریق شبکه با یک کامپیوتر یا سیستم کنترل ارتباط داشته باشند، استفاده از یک مبدل RS232 به اترنت ضروری است.

PH232Ex4 این امکان را فراهم می‌کند که چهار تجهیز RS232 به‌صورت هم‌زمان از طریق یک رابط شبکه به سیستم موردنظر متصل شوند.

این مبدل می‌تواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:

اتوماسیون صنعتی

سیستم‌های PLC و کنترل صنعتی

سیستم‌های SCADA

سیستم‌های DCS

تجهیزات مخابراتی

تجهیزات اندازه‌گیری و کنترلی

اتصال تجهیزات سریال به شبکه LAN

انتقال اطلاعات تجهیزات RS232 از طریق شبکه

سیستم‌های مانیتورینگ صنعتی

ارتباط چندین تجهیز RS232 با یک شبکه اترنت

چهار پورت RS232 برای اتصال هم‌زمان چند تجهیز

یکی از تفاوت‌های اصلی PH232Ex4 با مدل‌های تک‌پورت و دوپورت، وجود ۴ پورت مستقل RS232 است.

به کمک این ساختار می‌توان چندین تجهیز سریال را به یک مبدل متصل کرد و اطلاعات آن‌ها را از طریق یک اتصال اترنت به شبکه منتقل نمود.

این قابلیت در پروژه‌هایی که تعداد تجهیزات RS232 زیاد است، باعث می‌شود به جای استفاده از چند مبدل تک‌پورت، از یک مبدل چهار پورته استفاده شود.

تبدیل RS232 به اترنت و انتقال شفاف داده

PH232Ex4 داده‌های دریافت‌شده از پورت‌های RS232 را از طریق شبکه اترنت منتقل می‌کند.

در این مبدل، داده‌های سریال به‌صورت Transparent یا شفاف منتقل می‌شوند؛ بنابراین اطلاعات دریافت‌شده از تجهیز سریال بدون تغییر در اختیار ارتباط شبکه قرار می‌گیرد.

این ساختار باعث می‌شود بتوان تجهیزات RS232 را از طریق شبکه LAN در دسترس قرار داد و ارتباط آن‌ها را از طریق زیرساخت شبکه برقرار کرد.

پشتیبانی از TCP Server، TCP Client و UDP

PH232Ex4 از چند حالت ارتباطی شبکه پشتیبانی می‌کند و می‌تواند به‌صورت زیر مورد استفاده قرار گیرد:

TCP Server

TCP Client

UDP Server

UDP Client

این قابلیت انعطاف‌پذیری مبدل را در پروژه‌های مختلف افزایش می‌دهد و امکان استفاده از آن را در ساختارهای متفاوت شبکه فراهم می‌کند.

همچنین ارتباط بین بخش سریال و شبکه به‌صورت دوطرفه انجام می‌شود؛ بنابراین اطلاعات می‌توانند هم از سمت RS232 به شبکه و هم از شبکه به سمت تجهیزات سریال منتقل شوند.

پشتیبانی از استاندارد RS232 و Full Handshake

PH232Ex4 با استانداردهای TIA/EIA-232-F و ITU V.28 سازگار است.

سیگنال‌های RS232 در این مبدل شامل موارد زیر هستند:

TxD

RxD

DTR

RTS

DSR

CTS

RI

GND

پشتیبانی از Full Handshake باعث می‌شود مبدل بتواند برای تجهیزاتی که از خطوط کنترلی ارتباط RS232 استفاده می‌کنند نیز مورد استفاده قرار گیرد.

سرعت انتقال سریال تا 921.6 kbps

PH232Ex4 از طیف گسترده‌ای از سرعت‌های انتقال سریال پشتیبانی می‌کند.

Baud Rateهای قابل انتخاب شامل موارد زیر هستند:

50، 75، 110، 150، 300، 450، 600، 900، 1200، 1800، 2400، 3600، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 56000، 57600، 76800، 115200، 153600، 184320، 230400، 307200، 460800 و 921600 bps

همچنین امکان استفاده از Baud Rate سفارشی نیز وجود دارد.

این گستره سرعت باعث می‌شود PH232Ex4 بتواند با تجهیزات مختلف RS232 با تنظیمات ارتباطی متفاوت مورد استفاده قرار گیرد.

پشتیبانی از انواع Parity

برای تنظیم ارتباط سریال، PH232Ex4 از حالت‌های مختلف Parity پشتیبانی می‌کند.

حالت‌های قابل انتخاب عبارت‌اند از:

Even

Odd

None

Mark

Space

این قابلیت امکان هماهنگ کردن تنظیمات مبدل با تجهیزات مختلف RS232 را فراهم می‌کند.

پورت اترنت RJ45 با سرعت 10/100 Mbps

PH232Ex4 به یک پورت Ethernet RJ45 با سرعت 10/100 Mbps مجهز شده است.

این پورت برای اتصال مبدل به شبکه LAN، سوئیچ شبکه یا سایر تجهیزات شبکه مورد استفاده قرار می‌گیرد.

به این ترتیب می‌توان تجهیزات متصل به چهار پورت RS232 را از طریق زیرساخت شبکه در دسترس قرار داد.

ایزولاسیون 3kV و حفاظت در محیط صنعتی

PH232Ex4 دارای ایزولاسیون اپتیکال و الکتریکی 3kV بین بخش RS232 و بخش شبکه است.

این ایزولاسیون به جداسازی الکتریکی دو بخش ارتباطی کمک می‌کند و برای استفاده در محیط‌هایی که احتمال وجود اختلاف پتانسیل و اختلالات الکتریکی وجود دارد، اهمیت دارد.

همچنین در طراحی مبدل، حفاظت در برابر صاعقه، شوک‌های الکتریکی و الکترومغناطیسی در نظر گرفته شده است.

پورت RS232 نیز دارای حفاظت ESD است و میزان حفاظت پایه‌های باس آن بیش از ±15kV بر اساس Human-Body Model (HBM) اعلام شده است.

نشانگرهای وضعیت

PH232Ex4 برای مشاهده وضعیت عملکرد و ارتباط، به LEDهای مختلف مجهز شده است.

نشانگرهای موجود شامل موارد زیر هستند:

Power

Transmit

Receive

TCP Server

TCP Client

UDP

این LEDها امکان بررسی سریع وضعیت تغذیه، انتقال و دریافت اطلاعات و حالت ارتباط شبکه را فراهم می‌کنند.

مشخصات فنی PH232Ex4

مشخصه	مقدار
مدل	PH232Ex4
نوع محصول	مبدل صنعتی RS232 به اترنت چهار پورت
تعداد پورت سریال	۴ پورت RS232
پورت شبکه	۱ پورت Ethernet RJ45
سرعت اترنت	10/100 Mbps
استاندارد سریال	TIA/EIA-232-F و ITU V.28
سیگنال‌های RS232	TxD، RxD، DTR، RTS، DSR، CTS، RI، GND
حالت ارتباط	Full Duplex / Full Handshake
پروتکل‌های شبکه	ICMP، IP، TCP، UDP، DHCP، Telnet، DNS، ARP، HTTP
حالت‌های شبکه	TCP Server، TCP Client، UDP Server، UDP Client
سرعت انتقال سریال	50 تا 921600 bps
Baud Rate سفارشی	دارد
Parity	Even، Odd، None، Mark و Space
ایزولاسیون	3kV لحظه‌ای
محافظت ESD	بیش از ±15kV HBM
نشانگرها	Power، Transmit، Receive، TCP Server، TCP Client و UDP
دمای کاری	20- تا 85+ درجه سانتی‌گراد
ابعاد	218 × 122 × 30 میلی‌متر
گارانتی	۱ سال گارانتی و ۵ سال پشتیبانی

PH232Ex4 برای چه کسانی مناسب است؟

PH232Ex4 انتخاب مناسبی برای مهندسان، متخصصان اتوماسیون، واحدهای فنی، طراحان سیستم‌های صنعتی و مجموعه‌هایی است که نیاز دارند چندین تجهیز دارای پورت RS232 را به شبکه اترنت متصل کنند.

این مدل به‌خصوص برای پروژه‌هایی مناسب است که به چهار پورت RS232، ارتباط شبکه‌ای، انتقال دوطرفه داده، پشتیبانی از TCP و UDP و ایزولاسیون بین سریال و شبکه نیاز دارند.

ویدئو معرفی و بررسی PH232Ex4

نمایندگی و تأمین محصولات IP Electronics در افرا تِک

افرا تِک الکترونیک محصولات برند IP Electronics را عرضه و تأمین می‌کند.

برای بررسی مشخصات، قیمت و شرایط تأمین مدل‌های مختلف IP Electronics می‌توانید محصولات این برند را در سایت افرا تِک مشاهده کنید.

اگر برای انتخاب مدل مناسب نیاز به راهنمایی دارید یا مدل دیگری از محصولات IP Electronics موردنظر شماست، می‌توانید مشخصات یا Part Number محصول را برای بررسی با افرا تِک در میان بگذارید.

دیتاشیت PH232Ex4

برای بررسی کامل‌تر مشخصات فنی محصول می‌توانید دیتاشیت رسمی PH232Ex4 را مشاهده کنید.

PH232Ex4-DS

محصولات مشابه

اگر به تعداد پورت کمتر نیاز دارید، می‌توانید مدل‌های زیر را نیز بررسی کنید:

PH232Ex1 مبدل سریال RS232 به اترنت LAN تک پورت صنعتی

PH232Ex2 مبدل سریال RS232 به اترنت LAN دو پورت صنعتی

اگر به چهار پورت RS232 نیاز دارید و می‌خواهید چندین تجهیز سریال را از طریق یک اتصال شبکه مدیریت کنید، PH232Ex4 گزینه مناسب این خانواده است.
