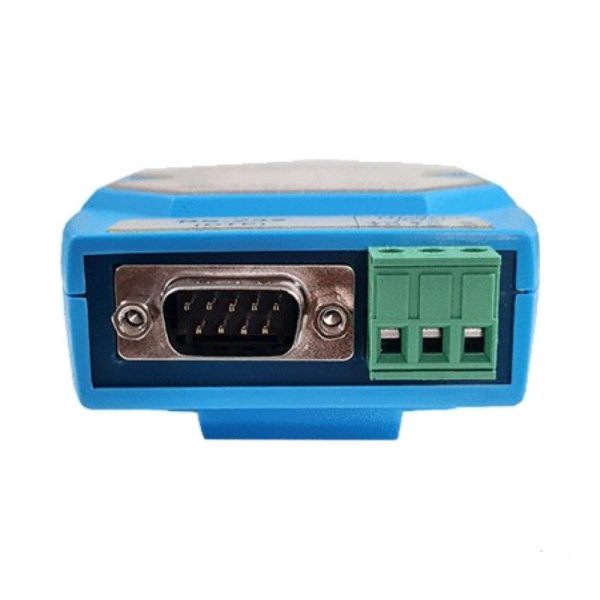

مبدل صنعتی USB به RS232 مدل PH232Ux1
PH232Ux1 یک مبدل صنعتی تکپورت USB به RS232 از برند IP Electronics است که برای ایجاد ارتباط میان کامپیوتر، لپتاپ و تجهیزات دارای رابط سریال RS232 طراحی شده است.
این مبدل امکان ارتباط با دستگاههای مجهز به پورت RS232 و همچنین سیستمهای مبتنی بر میکروکنترلر و رابط TTL UART را فراهم میکند و از ارتباط دوطرفه Full Duplex پشتیبانی میکند.
PH232Ux1 برای کاربردهایی مناسب است که نیاز به یک ارتباط پایدار میان پورت USB کامپیوتر و تجهیزات صنعتی یا کنترلی دارای رابط سریال وجود دارد.
کاربرد مبدل PH232Ux1 چیست؟
امروزه بسیاری از لپتاپها و کامپیوترهای جدید فاقد پورت سریال RS232 هستند، در حالی که تجهیزات صنعتی، دستگاههای کنترلی و برخی سیستمهای مخابراتی همچنان از این رابط استفاده میکنند.
مبدل PH232Ux1 این امکان را فراهم میکند که از طریق پورت USB، با تجهیزات دارای رابط RS232 ارتباط برقرار کنید.
این محصول میتواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:
– اتوماسیون صنعتی
– سیستمهای PLC و کنترل صنعتی
– تجهیزات مخابراتی
– سیستمهای SCADA
– سیستمهای DCS
– تجهیزات اندازهگیری و کنترلی
– ارتباط با دستگاههای دارای پورت سریال RS232
– سیستمهای مبتنی بر میکروکنترلر و TTL UART
ارتباط دوطرفه Full Duplex
PH232Ux1 یک مبدل دوطرفه Full Duplex است و امکان ارسال و دریافت داده را بهصورت همزمان فراهم میکند.
این محصول برای ارتباطات Point to Point طراحی شده و سیگنالهای استاندارد رابط RS232 را پشتیبانی میکند.
سیگنالهای قابل پشتیبانی شامل موارد زیر هستند:
– TxD
– RxD
– DTR
– RTS
– DSR
– DCD
– CTS
– RI
– GND
این ویژگی باعث میشود محصول برای تجهیزاتی که به Full Handshake Support نیاز دارند نیز مناسب باشد.
بدون نیاز به منبع تغذیه خارجی
یکی از مزایای PH232Ux1، دریافت تغذیه از طریق پورت USB است.
بنابراین برای استفاده از این مبدل نیازی به آداپتور یا منبع تغذیه خارجی ندارید.
این ویژگی نصب و استفاده از محصول را سادهتر میکند و آن را به گزینهای مناسب برای استفاده در محیطهای مختلف صنعتی و فنی تبدیل میکند.
ایزولاسیون 3kV و حفاظت از ارتباط
PH232Ux1 دارای 3kV ایزولاسیون اپتیکال و الکتریکی بین سمت USB و RS232 است.
همچنین در طراحی محصول، حفاظت در برابر شرایط الکتریکی و الکترومغناطیسی در نظر گرفته شده است.
پورت RS232 نیز از حفاظت ESD برخوردار است و حفاظت آن مطابق مشخصات اعلامشده برای پایههای باس RS232 تا ±15kV بر اساس مدل Human-Body Model (HBM) ارائه میشود.
این ویژگیها باعث میشوند PH232Ux1 برای استفاده در محیطهای صنعتی و سیستمهایی که نیازمند ارتباط قابل اعتماد هستند، گزینه مناسبی باشد.
سرعت ارتباط و استانداردهای پشتیبانیشده
این مبدل از رابط Hi-Speed USB 2.0 پشتیبانی میکند و سرعت انتقال سریال آن تا 230.4 kbps است.
استاندارد رابط سریال نیز مطابق مشخصات TIA/EIA-232-F و ITU V.28 پشتیبانی میشود.
تنظیمات Parity قابل انتخاب شامل موارد زیر است:
– Even
– Odd
– None
– Mark
– Space
Plug & Play و سیستمعاملهای پشتیبانیشده
PH232Ux1 بهصورت Plug & Play طراحی شده است.
درایورهای این محصول برای سیستمعاملهای زیر ارائه شدهاند:
– Windows
– Linux
– macOS
– Android
و از سیستمهای 32 و 64 بیتی پشتیبانی میشود.
نشانگرهای وضعیت
این محصول دارای LEDهای وضعیت برای مشاهده عملکرد ارتباط است:
– LED سبز برای Power
– LED آبی برای ارسال داده
– LED زرد برای دریافت داده
این نشانگرها به کاربر کمک میکنند وضعیت عملکرد و تبادل داده را سریعتر بررسی کند.
مشخصات فنی PH232Ux1
| مشخصه | مقدار |
|---|---|
| مدل | PH232Ux1 |
| نوع محصول | مبدل صنعتی USB به RS232 |
| تعداد پورت سریال | ۱ پورت RS232 |
| رابط کامپیوتر | USB 2.0 |
| سرعت USB | تا 480 Mbps |
| سرعت انتقال سریال | 300 bps تا 230.4 kbps |
| حالت ارتباط | Full Duplex |
| سیگنالهای RS232 | TxD, RxD, DTR, RTS, DSR, DCD, CTS, RI, GND |
| ایزولاسیون | 3kV ایزولاسیون اپتیکال و الکتریکی |
| محافظت ESD | بیش از ±15kV |
| تغذیه | از طریق USB – بدون نیاز به آداپتور خارجی |
| Plug & Play | دارد |
| سیستمعاملهای پشتیبانیشده | Windows، Linux، Mac OS و Android |
| دمای کاری | 10- تا 70+ درجه سانتیگراد |
| ابعاد | 26 × 71.6 × 122 میلیمتر |
| نشانگرها | Power، Transmit و Receive |
| گارانتی | ۱ سال گارانتی و ۵ سال پشتیبانی |
PH232Ux1 برای چه کسانی مناسب است؟
این محصول انتخاب مناسبی برای مهندسان، واحدهای فنی، تعمیرکاران و مجموعههایی است که نیاز دارند یک کامپیوتر یا لپتاپ مجهز به USB را به تجهیزات دارای پورت سریال RS232 متصل کنند.
اگر نیاز شما شامل ارتباط با تجهیزات صنعتی، دستگاههای کنترلی، سیستمهای مخابراتی یا تجهیزات دارای رابط RS232 است، PH232Ux1 میتواند یکی از گزینههای مناسب برای بررسی باشد.
ویدئو معرفی و بررسی PH232Ux1
نمایندگی رسمی IP Electronics در افرا تِک
افرا تِک الکترونیک بهعنوان نمایندگی رسمی و بخش فروش IP Electronics، محصولات این برند را عرضه و تأمین میکند.
برای بررسی مشخصات، قیمت و شرایط تأمین مدلهای مختلف IP Electronics میتوانید محصولات این برند را در سایت افرا تِک مشاهده کنید.
اگر برای انتخاب مدل مناسب به راهنمایی نیاز دارید یا مدل دیگری از محصولات IP Electronics موردنظر شماست، میتوانید مشخصات یا Part Number محصول را برای بررسی با افرا تِک در میان بگذارید.
دیتاشیت و راهنمای کاربردی PH232Ux1
برای بررسی کاملتر مشخصات فنی محصول میتوانید دیتاشیت و راهنمای کاربردی رسمی PH232Ux1 را مشاهده کنید.
محصولات مشابه
اگر به تعداد پورت بیشتری نیاز دارید، میتوانید مدلهای زیر را نیز بررسی کنید:
PH232Ux2 مبدل USB به سریال RS232 دو پورته صنعتی
PH232Ux4 مبدل USB به سریال RS232 چهار پورته صنعتی
خرید و استعلام قیمت PH232Ux1
برای خرید مبدل صنعتی USB به RS232 مدل PH232Ux1 میتوانید قیمت و وضعیت موجودی محصول را در همین صفحه بررسی کنید.
در صورت نیاز به تعداد بالاتر، خرید سازمانی یا دریافت اطلاعات بیشتر درباره محصول، میتوانید با افرا تِک در ارتباط باشید.
