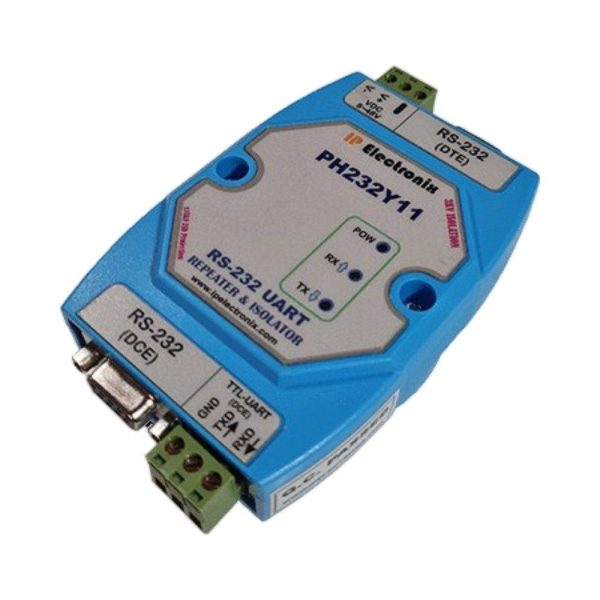

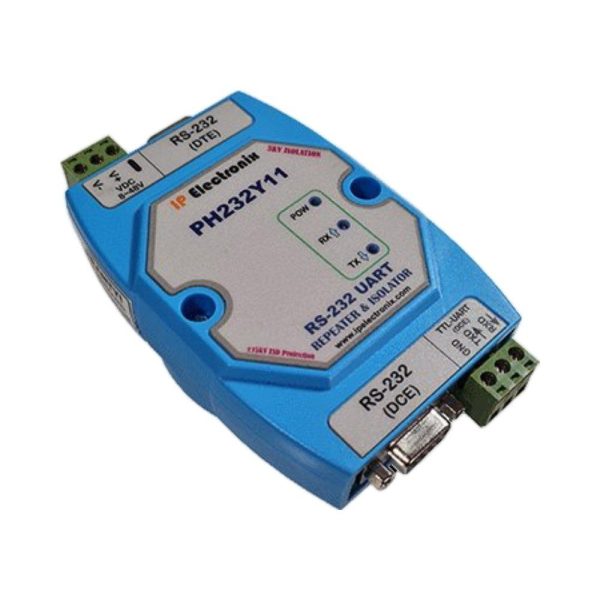

ریپیتر و ایزولاتور صنعتی RS232 مدل PH232Y11
PH232Y11 ساخت IP Electronics یک ریپیتر، تکرارکننده، تقویتکننده و ایزولاتور صنعتی RS232 است که برای تقویت و تکرار سیگنالهای ارتباطی RS232 و افزایش طول مسیر ارتباطی مورد استفاده قرار میگیرد.
در بسیاری از تجهیزات صنعتی، کنترلرها و دستگاههای الکترونیکی از رابط RS232 برای انتقال اطلاعات استفاده میشود. با این حال، ارتباط RS232 برای فواصل محدود طراحی شده است و در مسیرهای طولانیتر ممکن است کیفیت سیگنال کاهش پیدا کند.
PH232Y11 با قرار گرفتن در مسیر ارتباط، سیگنال RS232 را دریافت و در سمت دیگر مجدداً ارسال میکند. به این ترتیب میتوان از آن برای تکرار و تقویت ارتباط RS232 و افزایش طول مسیر استفاده کرد.
این محصول علاوه بر قابلیت تکرار ارتباط، دارای ایزولاسیون الکتریکی و مغناطیسی است و میتواند جداسازی مناسبی بین دو سمت ارتباط ایجاد کند.
کاربرد ریپیتر و ایزولاتور صنعتی RS232 چیست؟
PH232Y11 برای پروژههایی مناسب است که در آنها نیاز به تکرار، تقویت یا ایزوله کردن ارتباط RS232 وجود دارد.
این محصول میتواند در کاربردهای مختلفی مانند موارد زیر استفاده شود:
اتوماسیون صنعتی
سیستمهای PLC و کنترل صنعتی
سیستمهای SCADA
سیستمهای DCS
تجهیزات مخابراتی
تجهیزات اندازهگیری و کنترلی
تجهیزات صنعتی دارای پورت RS232
سیستمهای مبتنی بر میکروکنترلر
ارتباط بین تجهیزات سریال در فاصلههای طولانیتر
پروژههایی که نیاز به ایزولاسیون ارتباط RS232 دارند
افزایش طول مسیر ارتباط RS232
یکی از کاربردهای اصلی PH232Y11، افزایش طول مسیر ارتباط RS232 است.
در حالت معمول، برای RS232 طول کابل استاندارد حدود 15 متر در نظر گرفته میشود. اگر فاصله بین دو تجهیز بیشتر باشد، استفاده از یک ریپیتر میتواند امکان ادامه مسیر ارتباط را فراهم کند.
با قرار دادن PH232Y11 در مسیر RS232، میتوان حداقل 30 متر مسیر ارتباطی ایجاد کرد؛ یعنی 15 متر در هر طرف دستگاه.
البته طول واقعی ارتباط به عواملی مانند نوع کابل، سرعت انتقال، کیفیت سیگنال و شرایط محیطی نیز بستگی دارد.
پشتیبانی از RS232 و TTL UART
یکی از ویژگیهای مهم PH232Y11، پشتیبانی از TTL UART در کنار RS232 است.
این قابلیت امکان استفاده از مبدل در پروژههایی را فراهم میکند که یک سمت ارتباط دارای رابط RS232 و سمت دیگر دارای رابط TTL UART است.
به همین دلیل میتوان از PH232Y11 برای اتصال مستقیم به سیستمهای مبتنی بر میکروکنترلر نیز استفاده کرد.
ارتباط Full Duplex و دوطرفه
PH232Y11 یک ریپیتر کاملاً دوطرفه Full Duplex است.
در ارتباط Full Duplex، ارسال و دریافت اطلاعات میتوانند بهصورت همزمان انجام شوند.
این ویژگی باعث میشود PH232Y11 برای سیستمهایی که نیاز به ارتباط سریال دوطرفه دارند، مناسب باشد.
این محصول همچنین با ساختار ارتباطی Point-to-Point سازگار است.
پشتیبانی از سیگنالهای کنترلی RS232
PH232Y11 از سیگنالهای اصلی و کنترلی رابط RS232 پشتیبانی میکند.
سیگنالهای قابل پشتیبانی عبارتاند از:
TxD
RxD
DTR
RTS
DSR
DCD
CTS
RI
GND
بنابراین در سیستمهایی که علاوه بر TxD و RxD از سیگنالهای کنترل جریان RS232 نیز استفاده میشود، امکان استفاده از این ریپیتر وجود دارد.
سرعت انتقال تا 230.4 kbps
PH232Y11 از سرعت انتقال داده تا 230.4 kbps پشتیبانی میکند.
این سرعت برای طیف متنوعی از کاربردهای ارتباط سریال صنعتی قابل استفاده است.
همچنین تنظیمات Parity در این محصول قابل انتخاب بوده و شامل موارد زیر است:
Even
Odd
None
Mark
Space
ایزولاسیون 3kV
یکی از مهمترین ویژگیهای PH232Y11، ایزولاسیون اپتیکال و الکتریکی 3kV بین دو سمت ارتباط است.
این ایزولاسیون باعث جداسازی الکتریکی دو طرف ارتباط میشود و میتواند از انتقال اختلاف پتانسیل و برخی اختلالات الکتریکی بین دو سمت جلوگیری کند.
مشخصات ایزولاسیون محصول عبارتاند از:
3kV ایزولاسیون لحظهای
500V DC ایزولاسیون پیوسته
این قابلیت در سیستمهای صنعتی که تجهیزات مختلف ممکن است دارای اختلاف پتانسیل یا نویز الکتریکی باشند، اهمیت دارد.
ایزولاسیون مغناطیسی 5kV
PH232Y11 علاوه بر ایزولاسیون الکتریکی، دارای ایزولاسیون مغناطیسی 5kV نیز هست.
این قابلیت در کنار ایزولاسیون الکتریکی، جداسازی دو سمت ارتباط را افزایش میدهد و برای استفاده در محیطهای صنعتی مناسب است.
حفاظت در برابر Surge و ESD
در طراحی PH232Y11 حفاظت در برابر شوکهای الکتریکی و الکترومغناطیسی و همچنین Surge در نظر گرفته شده است.
این محصول دارای 1500W Surge Protection داخلی است.
همچنین حفاظت پایههای باس RS232 در برابر ESD بیش از ±15kV بر اساس Human-Body Model (HBM) اعلام شده است.
این ویژگیها به افزایش حفاظت رابط سریال در برابر برخی اختلالات و شوکهای الکتریکی کمک میکنند.
تغذیه گسترده 8 تا 48 ولت
PH232Y11 از محدوده وسیع تغذیه 8 تا 48V DC پشتیبانی میکند.
این ویژگی امکان استفاده از محصول را در سیستمها و تجهیزات صنعتی با ولتاژهای تغذیه مختلف فراهم میکند.
Plug & Play
PH232Y11 بهصورت Plug & Play طراحی شده است.
بنابراین برای استفاده از قابلیت تکرار و ایزولاسیون ارتباط، نیازی به تنظیمات پیچیده نرمافزاری ندارید و محصول را میتوان در مسیر ارتباط سریال قرار داد.
نشانگرهای وضعیت
برای بررسی وضعیت عملکرد دستگاه، PH232Y11 به LEDهای وضعیت مجهز شده است.
این نشانگرها شامل موارد زیر هستند:
Power – سبز
Transmit – آبی
Receive – زرد
LEDهای Transmit و Receive امکان مشاهده فعالیت ارسال و دریافت داده را فراهم میکنند.
مشخصات فنی PH232Y11
| مشخصه | مقدار |
|---|---|
| مدل | PH232Y11 |
| نوع محصول | ریپیتر، تقویتکننده و ایزولاتور صنعتی RS232 |
| رابط ورودی | RS232 / TTL UART |
| رابط خروجی | RS232 |
| استاندارد سریال | TIA/EIA-232-F و ITU V.28 |
| نوع ارتباط | Full Duplex |
| نوع اتصال | Point-to-Point |
| سرعت انتقال | تا 230.4 kbps |
| سیگنالهای RS232 | TxD، RxD، DTR، RTS، DSR، DCD، CTS، RI، GND |
| Parity | Even، Odd، None، Mark و Space |
| تغذیه | 8 تا 48V DC |
| Plug & Play | دارد |
| ایزولاسیون | 3kV لحظهای، 500V DC پیوسته |
| ایزولاسیون مغناطیسی | 5kV |
| حفاظت Surge | 1500W |
| حفاظت ESD | بیش از ±15kV HBM |
| نشانگرها | Power، Transmit و Receive |
| دمای کاری | دمای کاری 10- تا 70+ درجه سانتیگراد |
| ابعاد | 26 × 71.6 × 122 میلیمتر |
| گارانتی | ۱ سال گارانتی و ۵ سال پشتیبانی |
PH232Y11 برای چه کسانی مناسب است؟
PH232Y11 برای مهندسان، متخصصان اتوماسیون، واحدهای فنی، تعمیرکاران و مجموعههایی مناسب است که با تجهیزات دارای رابط RS232 کار میکنند و به تکرار، تقویت یا ایزوله کردن ارتباط سریال نیاز دارند.
این مدل بهخصوص برای پروژههایی مناسب است که در آنها:
طول مسیر ارتباط RS232 باید افزایش پیدا کند.
نیاز به تکرار و تقویت سیگنال RS232 وجود دارد.
ایزولاسیون الکتریکی بین دو سمت ارتباط اهمیت دارد.
محیط کاری دارای نویز و اختلالات الکتریکی است.
نیاز به اتصال TTL UART به RS232 وجود دارد.
ارتباط دوطرفه Full Duplex موردنیاز است.
ویدئو معرفی و بررسی PH232Y11
نمایندگی رسمی IP Electronics در افرا تِک
افرا تِک الکترونیک بهعنوان نمایندگی رسمی و بخش فروش IP Electronics، محصولات این برند را عرضه و تأمین میکند.
برای بررسی مشخصات، قیمت و شرایط تأمین مدلهای مختلف IP Electronics میتوانید محصولات این برند را در سایت افرا تِک مشاهده کنید.
اگر برای انتخاب مدل مناسب به راهنمایی نیاز دارید یا مدل دیگری از محصولات IP Electronics موردنظر شماست، میتوانید مشخصات یا Part Number محصول را برای بررسی امکان تأمین ارسال کنید.
دیتاشیت و راهنمای کاربردی PH232Y11
برای بررسی کاملتر مشخصات فنی، نحوه اتصال و اطلاعات کاربردی محصول میتوانید دیتاشیت و راهنمای رسمی PH232Y11 را مشاهده کنید.
محصولات مشابه
اگر به تجهیزات دیگری برای تبدیل، تکرار یا ایزوله کردن ارتباطات سریال نیاز دارید، میتوانید سایر مدلهای مبدلهای صنعتی IP Electronics را نیز بررسی کنید.
PH232Y12 تکرار کننده، ریپیتر و ایزولاتور سریال RS232 یک به دو
PH232Y14 تکرار کننده، ریپیتر و ایزولاتور سریال RS232 یک به چهار
خرید و استعلام قیمت PH232Y11
برای خرید ریپیتر و ایزولاتور صنعتی RS232 مدل PH232Y11 و اطلاع از قیمت و موجودی، میتوانید از طریق افرا تِک اقدام کنید.
در صورتی که مدل PH232Y11 در سایت موجود نباشد، میتوانید شماره فنی محصول را برای بررسی امکان تأمین ارسال کنید.
همچنین اگر برای انتخاب ریپیتر، ایزولاتور یا مبدل مناسب RS232 نیاز به راهنمایی دارید، میتوانید Part Number یا مشخصات تجهیزات موردنظر خود را برای بررسی ارسال کنید.
