PH232Y12 تکرار کننده، ریپیتر و ایزولاتور سریال RS232 یک به دو

◀ معرفی PH232Y12 تکرار کننده، ریپیتر و ایزولاتور سریال RS232

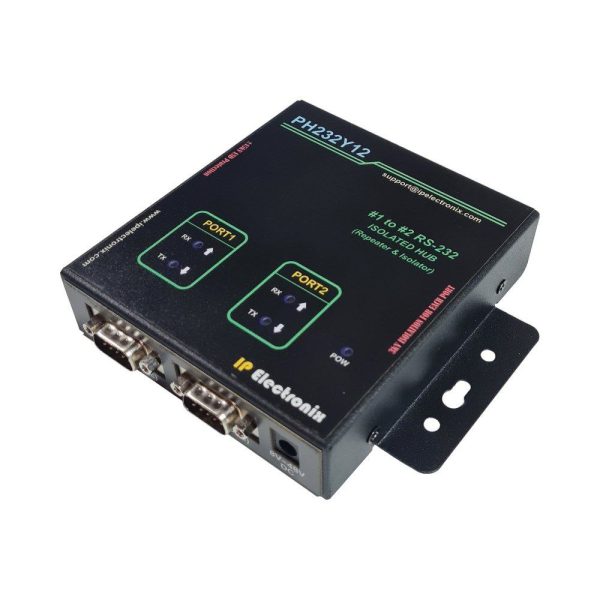

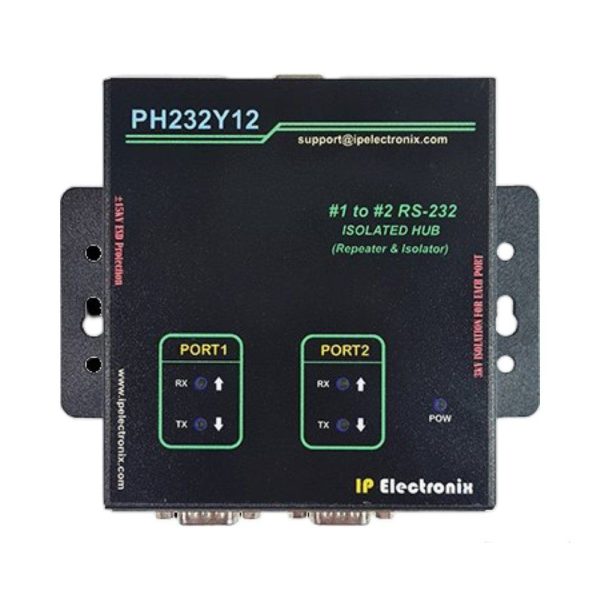

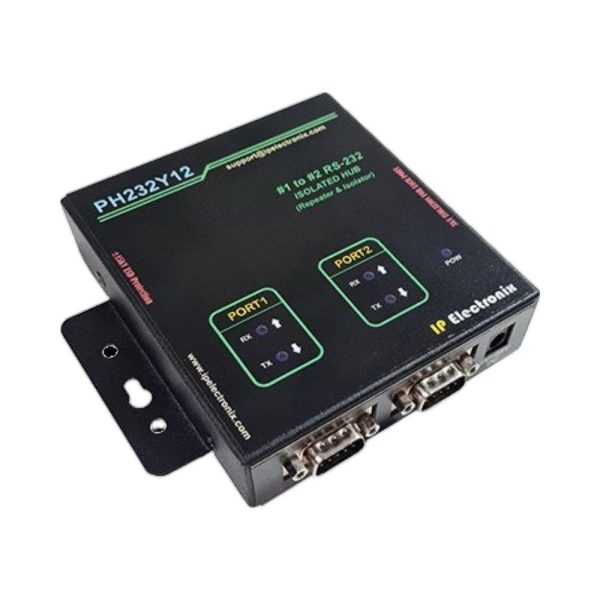

دستگاه PH232Y12 ساخت آی‌پی‌الکترونیکس، یک تکرار کننده، ریپیتر و تقویت کننده و ایزولاتور سریال RS232 می‌باشد که می‌تواند از یک خط RS232 ، دو خط انشعاب RS232 ایجاد کند.

اگر برای خط RS232، به طول مسیری بیش از 15m استاندارد نیاز داشتید، با اضافه کردن یک عدد PH232Y12 در مسیر، می‌توان طول خط را تا حداقل 30m معادل 15m در هر طرف دستگاه تکرار کننده، اضافه نمود. این دستگاه، با بادریت از 300bps تا 23400bps کار می‌کند. با استفاده از این دستگاه، تا 3kV ایزولاسیون اپتیکال و الکتریکال بین طرف‌های RS232 اضافه می‌شود که باعث حذف نویز از روی خط RS232 می‌شود.

PH232Y12 یک مبدل کاملا دو طرفه (Full Duplex) است و با ارتباطات نقطه به نقطه (Point to Point) سازگار می‌باشد.

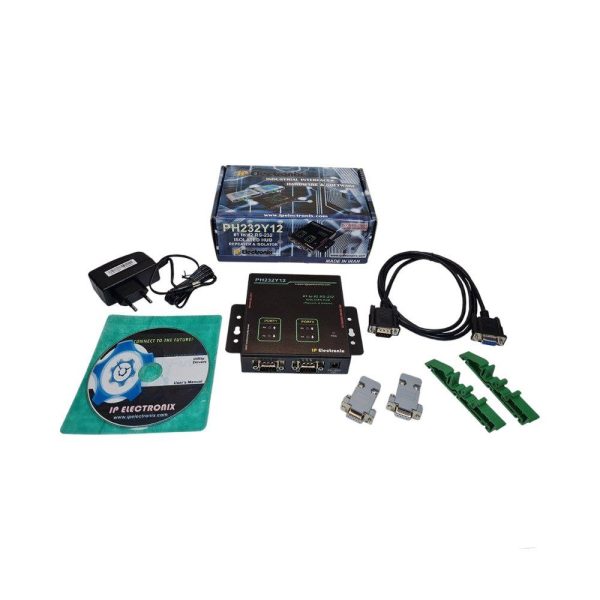

این مبدل با رنج ولتاژ ورودی وسیع از 8V تا 48V کار می‌کند و در بسته بندی آن یک آداپتور 12V عرضه شده است.

محافظت در برابر صاعقه و شوک‌های الکتریکی و الکترومغناطیسی و همچنین حذف نویزهای الکترومغناطیسی، در طراحی این مبدل پیش بینی شده است. که این مشخصات، PH232Y12 را به انتخابی مناسب برای مصرف در اتوماسیون صنعتی، سیستم‌های مخابراتی، سیستم‌های SCADA، سیستم‌های DCS و مانند آنها تبدیل کرده است.

◀ مشخصات PH232Y12 تکرار کننده، ریپیتر و ایزولاتور سریال RS232

RS232 Repeater, HUB, Isolator and Amplifier

Number of Ports: #1 RS232 to #2 RS232 Bi-Directional HUB

Serial Standard: Meets or Exceeds the Requirements of TIA/EIA-232-F and ITU v.28 Standards

RS232 Signal: TxD, RxD, GND

RS232 Parity: Even, Odd, None, Mark and Space

Fully Plug & Play

Wide Range Power Supply: +8V to +48V DC

Serial Transmission Speed up to 230.4 kbps

Power (Green) LED Indicator

Transmit (Blue) and Receive (Yellow) LED Indicator

Isolation Protection: 3kV Instantaneous, 500V DC Continuous

Surge Protection: Embedded 1500W Surge Protection

Magnetic Isolation:5 kV Built-in

ESD Protection: RS232 Bus-Pin ESD Protection Exceeds ±15 kV Using Human-Body Model (HBM)

Dimensions: 145mm x 118mm x 27mm (5.70in x 4.65in x 1.06in)

Operating Temperature: -10°C to +70°C (+14°F to +158°F)

. 1Year Guarantee and 5 Years Support

◀ دیتاشیت

https://www.ipelectronix.com/downloads/datasheets/x2/PH232Y12-DS-001.pdf
